Mittels dieses Dialoges "Platzieren/Austauschen" können Teile und Baugruppen, deren Ausrichtung definiert ist, platziert oder ausgetauscht werden Die Ausrichtung der Teile und Baugruppen, außer "Norm- und Zuliefer-Elemente", wird mit dem Dialog "Position definieren" festgelegt. Die Ausrichtung von "Norm- und Zuliefer-Elementen" ist fest definiert und wird von dem Modul "Placing or exchange" automatisch erkannt. Zu den "Norm- und Zuliefer-Elementen" gehören folgende Bibliotheken: Cadenas PARTsolutions und Manage (Native Check-in) CoCreate SolidLibrary und Part Library Klietsch PARTsolutions Techsoft SolidPower Dazu können noch bis zu 5 eigene Bibliotheken definiert werden. Einzelheiten sind in der folgenden Dateien beschrieben: "config-alignment.htm" und "customer-library-definition.lsp".
1. Arbeiten mit Koordinatensystemen
1.2. Das Dialog-Menü "Platzieren/Austauschen" 1.2.3.1. "Platzieren", "Austauschen" oder "Automatisch erkennen" 1.2.3.1.1. Einstellung "Automatisch erkennen" 1.2.3.1.1.1. Eine Kante vom Ziel selektiert 1.2.3.1.1.2. Eine Fläche vom Ziel selektiert 1.2.3.1.2. Einstellung "Platzieren" 1.2.3.1.2.1. Eine Kante vom Ziel selektiert 1.2.3.1.2.2. Eine Fläche vom Ziel selektiert 1.2.3.1.3. Einstellung "Austauschen" 1.2.3.2. "Einzeln" oder "Auf Einmal" siehe auch: 1.4.1. Platzieren "Einzelschritt" 1.4.2. Platzieren "Auf Einmal" 1.2.3.3. Ausrichtung der Quelle korrigieren 1.2.3.4. Ausrichtung des Ziels korrigieren 1.2.3.4.1. Einbauchrichtung W umkehren 1.2.3.4.2. Einbauchrichtung W neu definieren, Richtung U neu definieren 1.2.3.4.3. Richtungen U und V um einen beliebigen Winken drehen 1.3. Wahl einer Ausrichtung bei mehreren Ausrichtungen von Quelle oder Ziel 1.4.1. Platzieren "Einzelschritt" 1.4.2. Platzieren "Auf Einmal" 1.4.3. Platzieren auf Arbeitsebenen 1.6. Informationen und verfügbare Funktion in dem Strukturbaum
2.2. Das Dialog-Menü "Platzieren/Austauschen" 2.2.3.1. "Platzieren", "Austauschen" oder "Automatisch erkennen" 2.2.3.1.1. Einstellung "Automatisch erkennen" 2.2.3.1.1.1. Eine Kante vom Ziel selektiert 2.2.3.1.1.2. Eine Fläche vom Ziel selektiert 2.2.3.1.2. Einstellung "Platzieren" 2.2.3.1.2.1. Eine Kante vom Ziel selektiert 2.2.3.1.2.2. Eine Fläche vom Ziel selektiert 2.2.3.1.3. Einstellung "Austauschen" 2.2.3.2. "Einzeln" oder "Auf Einmal" siehe auch: 2.4.1. Platzieren "Einzelschritt" 2.4.2. Platzieren "Auf Einmal" 2.2.3.3. Ausrichtung der Quelle korrigieren 2.2.3.4. Ausrichtung des Ziels korrigieren 2.2.3.4.1. Einbauchrichtung W umkehren 2.2.3.4.2. Einbauchrichtung W neu definieren, Richtung U neu definieren 2.2.3.4.3. Richtungen U und V um einen beliebigen Winken drehen 2.3. Wahl einer Ausrichtung bei mehreren Ausrichtungen von Quelle oder Ziel 2.4.1. Platzieren "Einzelschritt" 2.4.2. Platzieren "Auf Einmal" 2.4.3. Platzieren auf Arbeitsebenen 2.6. Informationen und verfügbare Funktion in dem Strukturbaum

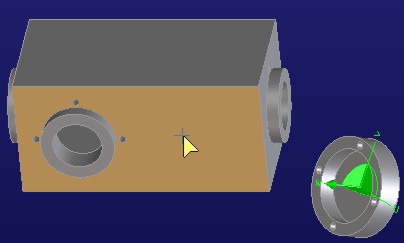

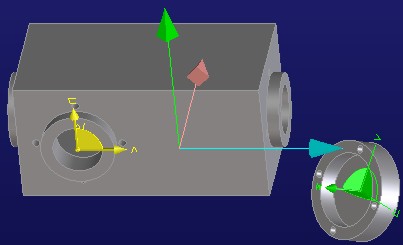

1. Arbeiten mit Koordinatensystemen Menü Symbolleiste Dialog

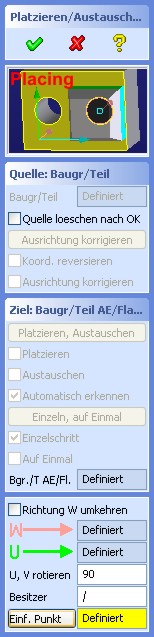

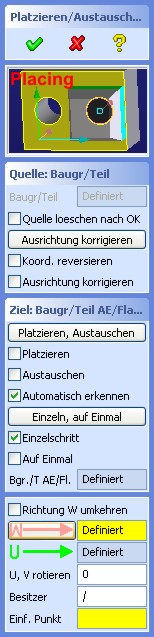

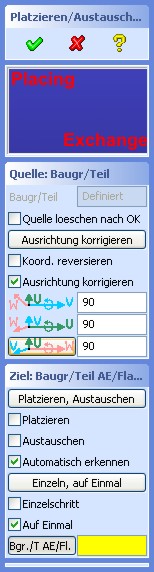

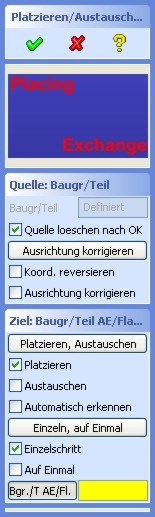

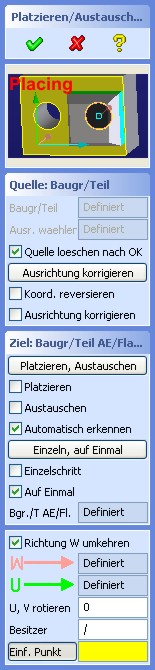

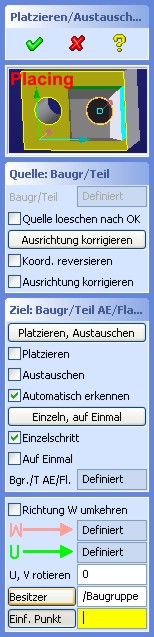

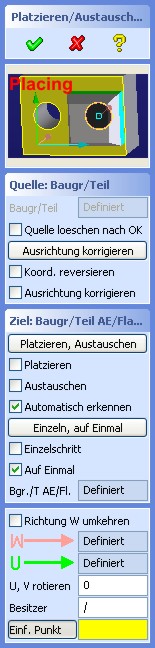

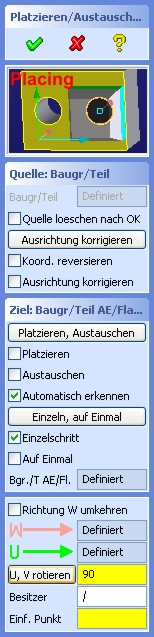

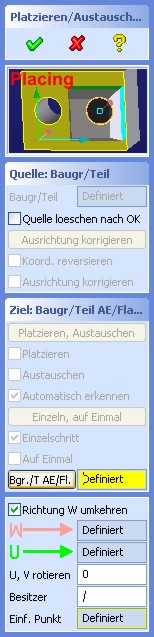

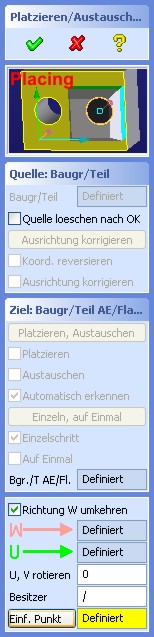

1.2. Das Dialog-Menü "Platzieren/Austauschen"

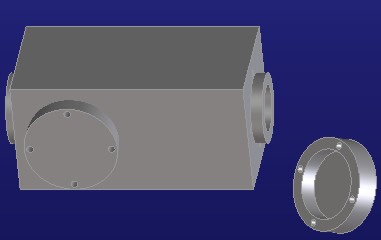

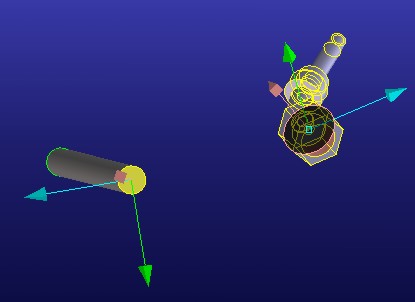

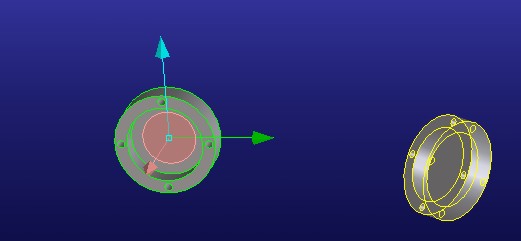

Die Quelle ist ein Element (Teil/Baugruppe), das: 1. Auf einem Ziel (Fläche/Arbeitsebene) platziert wird 2. Ein anderes Ziel-Element (Teil/Baugruppe) ersetzt

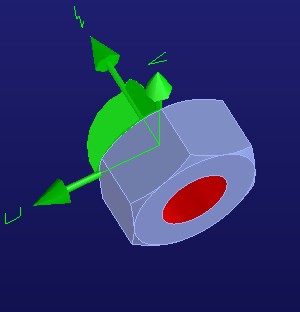

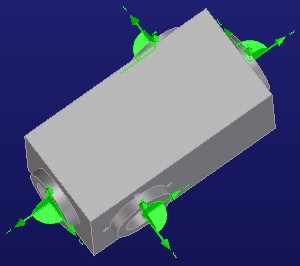

Quellen-Elemente sind Objekte (Teile/Baugruppen) die zur folgenden Gruppen gehören: 1. Elemente deren Ausrichtung mittels des Dialogs "Position definieren" festgelegt wurde Teil Baugruppe 2. Cadenas PARTsolutions Elemente (Teile/Baugruppen): Normteile, Zulieferteile, Manage (Native Check-in)
Normteil Zulieferteil (Baugruppe) Manage (Native Check-in) 3. CoCreate SolidLibrary und Part Library Teile SolidLibrary Part Library 4. Klietsch PARTsolutions Teile Teil 5. Techsoft SolidPower Teile Teil
Das Ziel ist ein Objekt: 1. Auf dem eine Quelle platziert wird (Fläche/Arbeitsebene) => Platzieren 2. Das (Teil/Baugruppe) durch die Quelle (Teil/Baugruppe) ersetzt wird => Austauschen

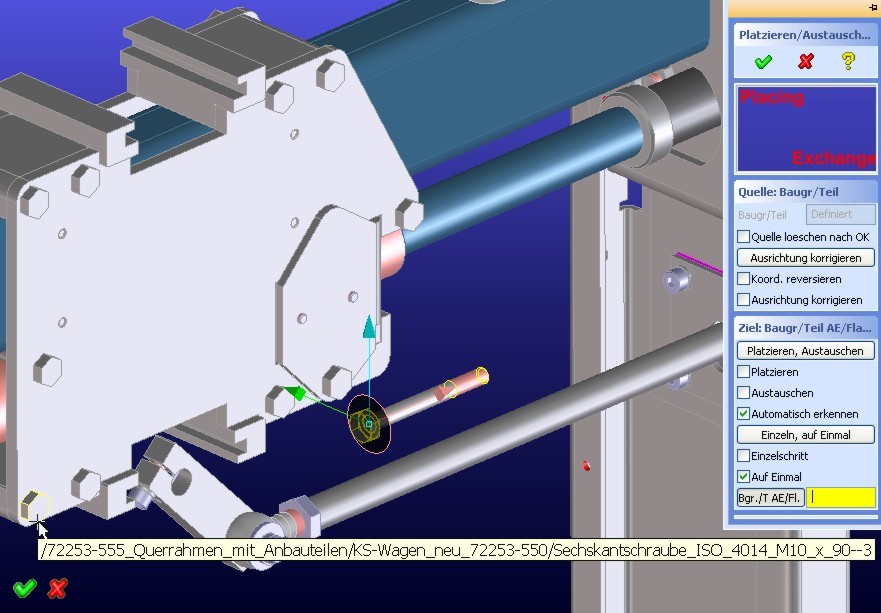

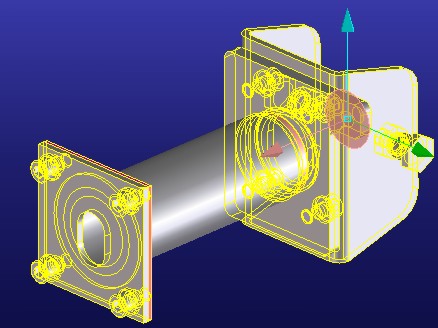

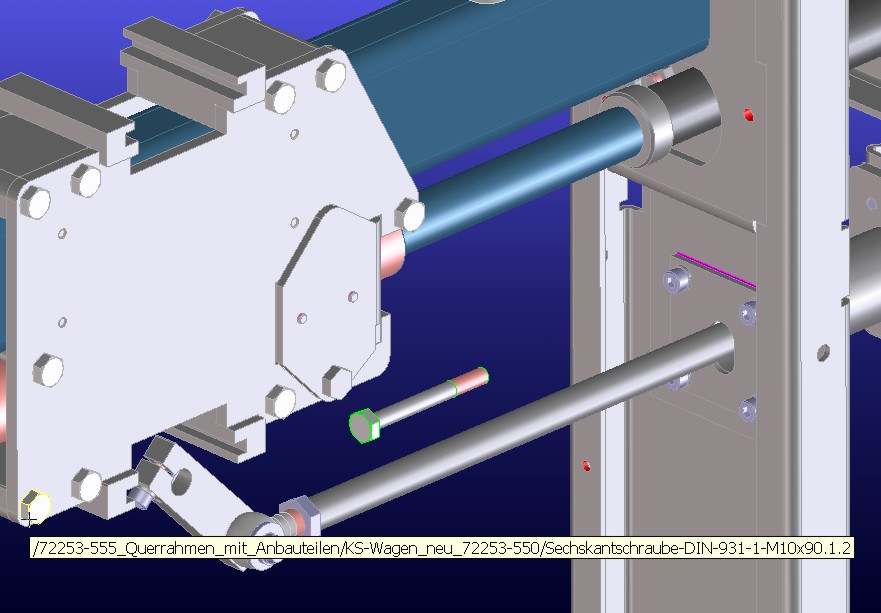

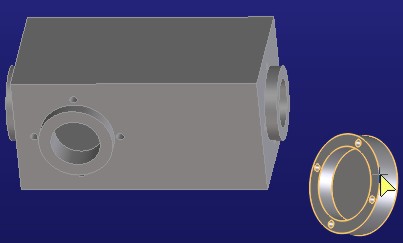

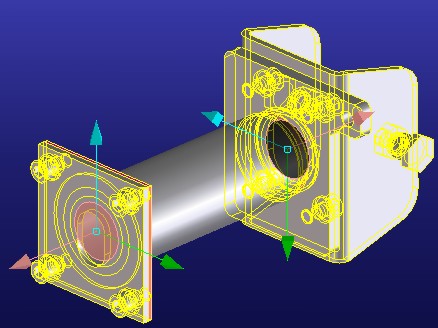

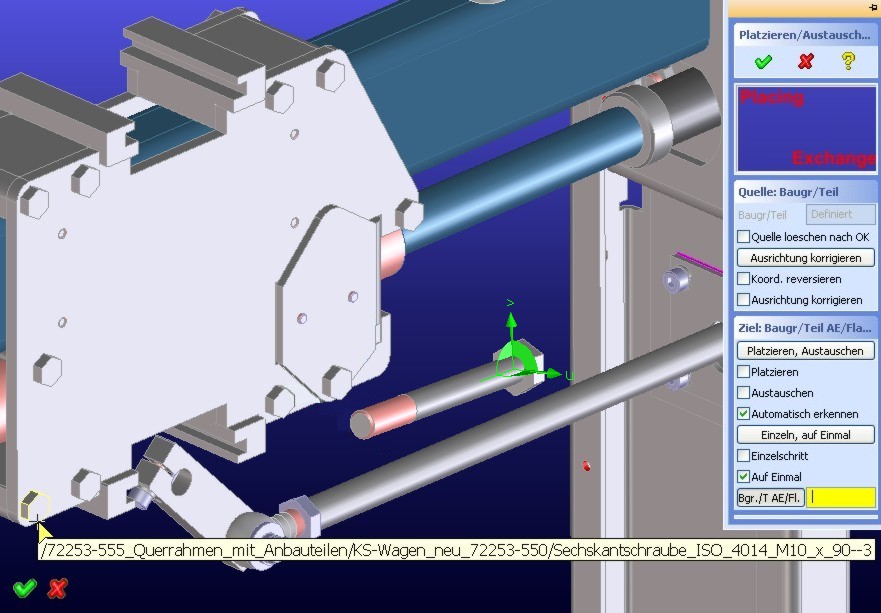

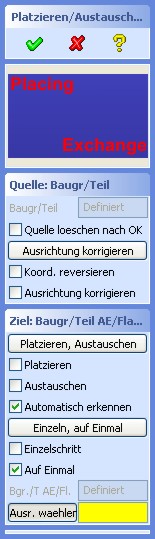

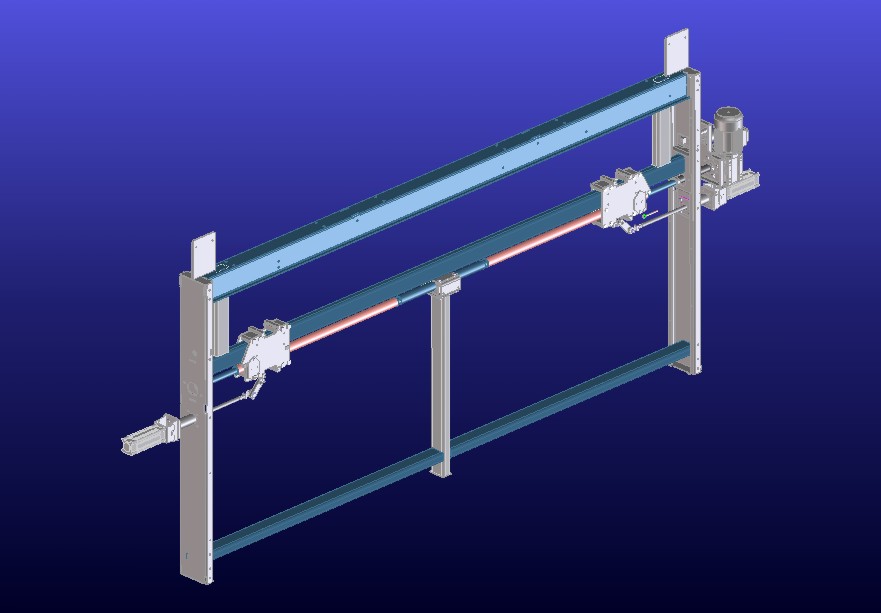

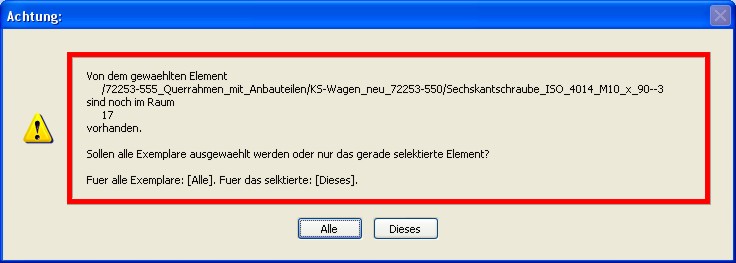

1.2.3.1. "Platzieren", "Austauschen" oder "Automatisch erkennen" 1.2.3.1.1. Einstellung "Automatisch erkennen" 1.2.3.1.1.1. Eine Kante vom Ziel selektiert Bei der Einstellung "Automatisch erkennen" und der Selektion einer Kante wird der Element-Austausch erfolgen!

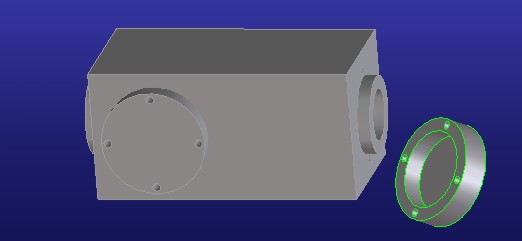

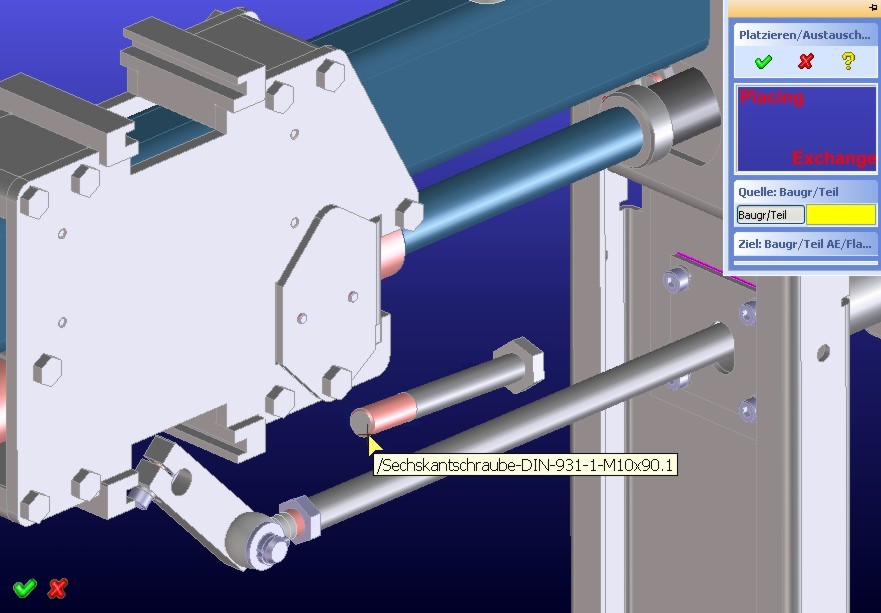

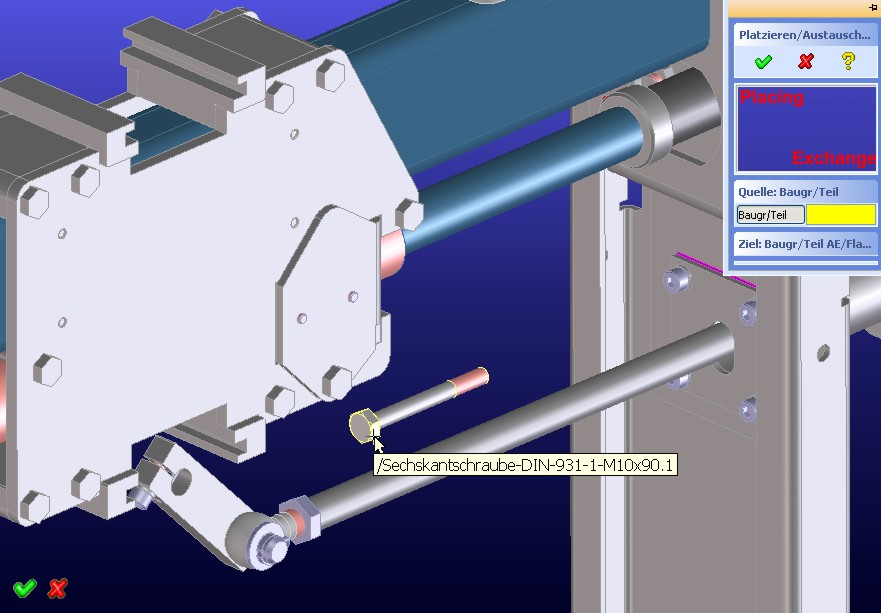

Quelle selektieren

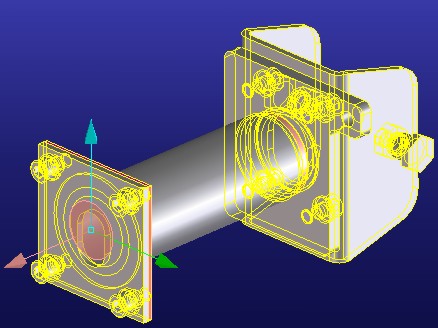

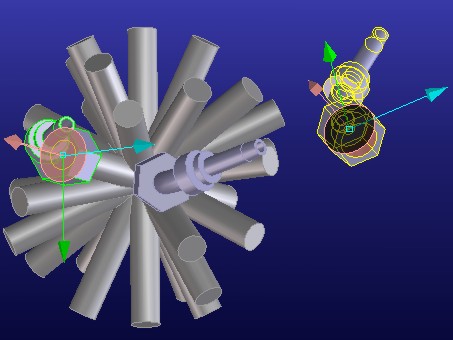

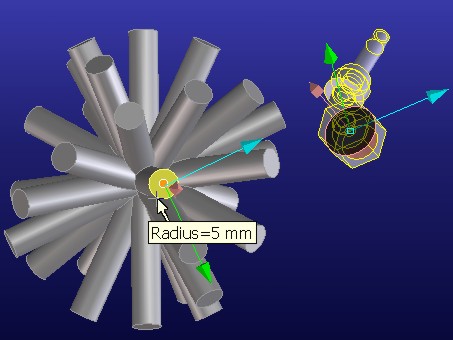

Kante von Ziel selektieren

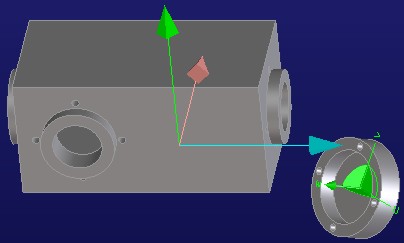

Ausrichtung wählen

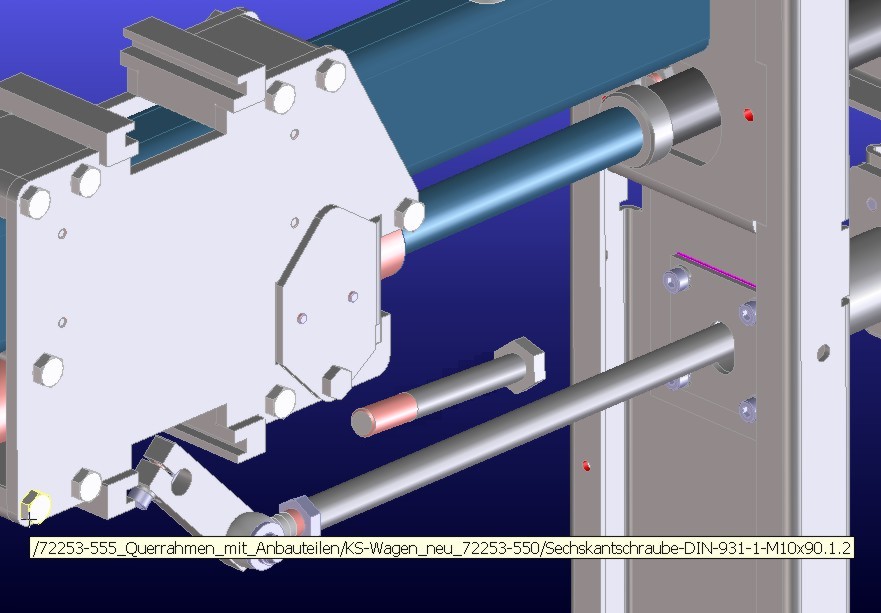

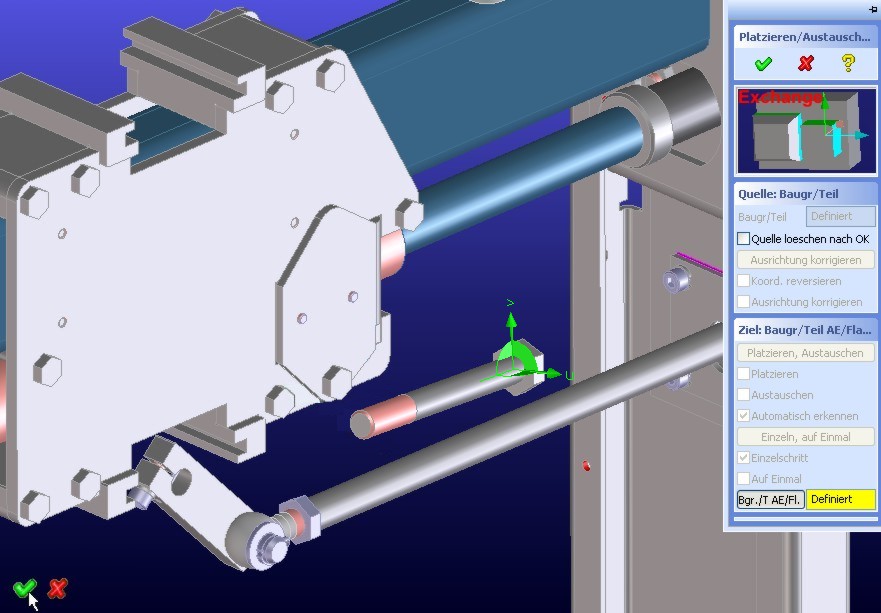

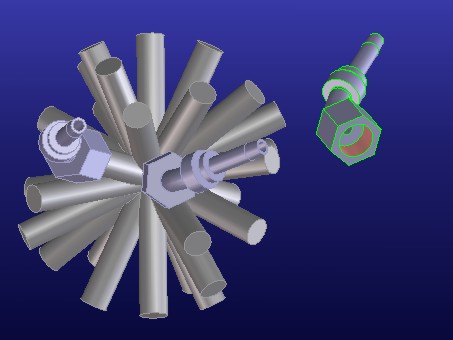

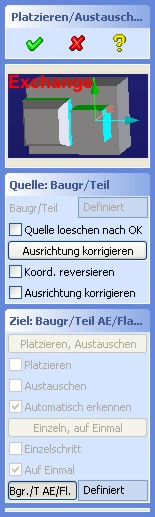

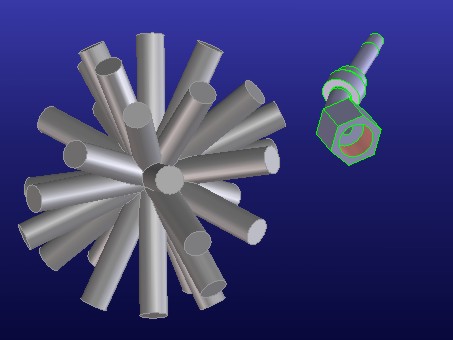

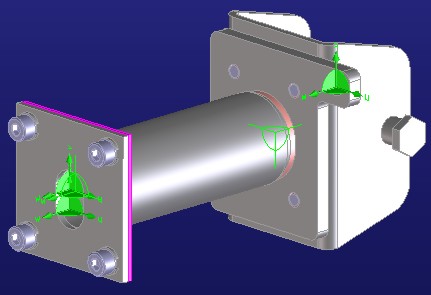

Ergebnis: Austausch

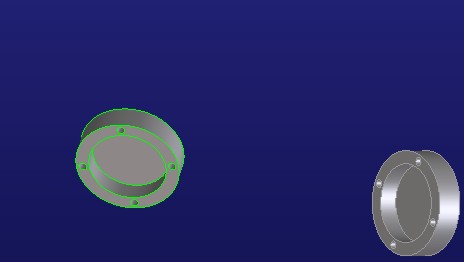

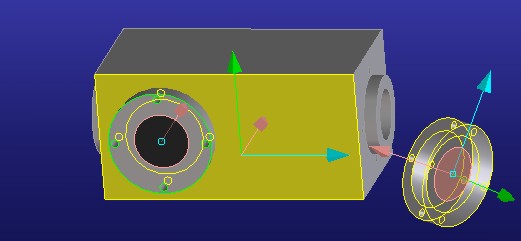

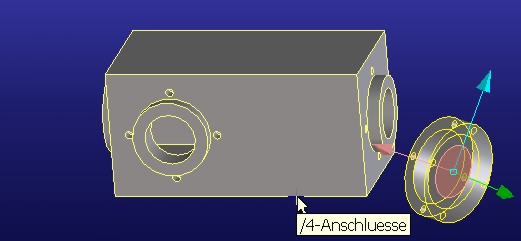

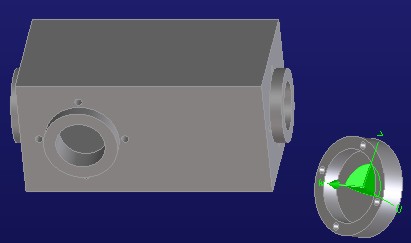

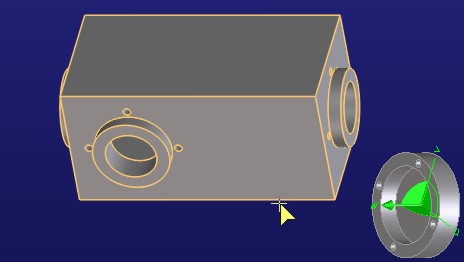

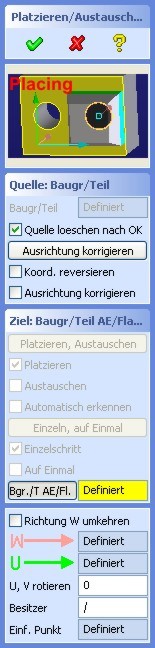

1.2.3.1.1.2. Eine Fläche vom Ziel selektiert Bei der Einstellung "Automatisch erkennen" und der Selektion einer Fläche wird die manuelle Element-Platzierung erfolgen!
Quelle selektieren

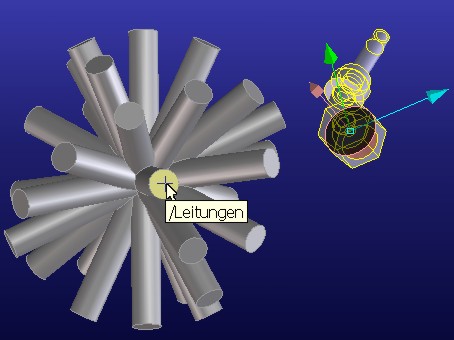

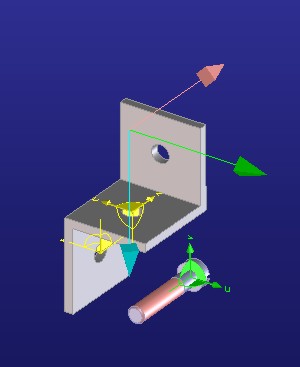

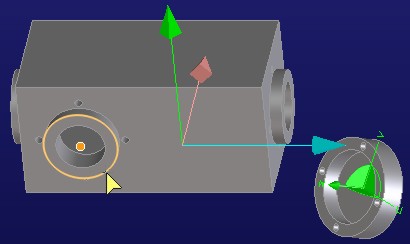

Fläche von Ziel selektieren

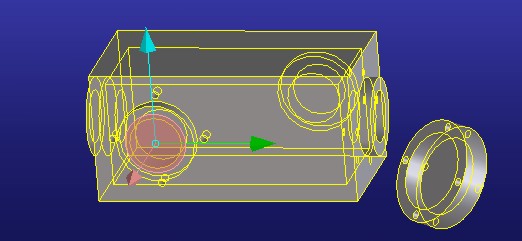

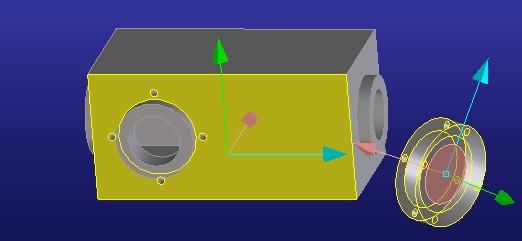

Richtungen definiert

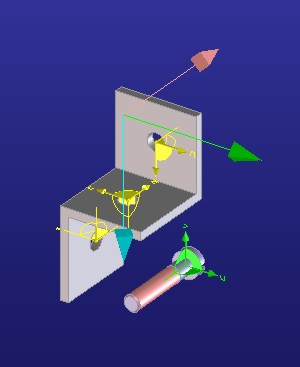

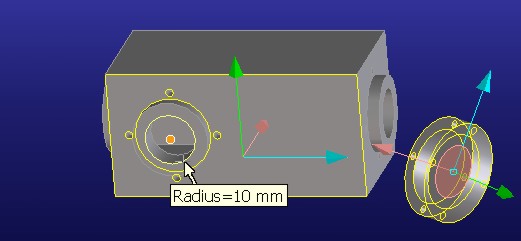

Einfügepunkt definieren

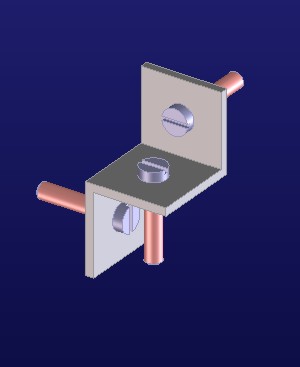

Element im "Auf Einmal" platziert

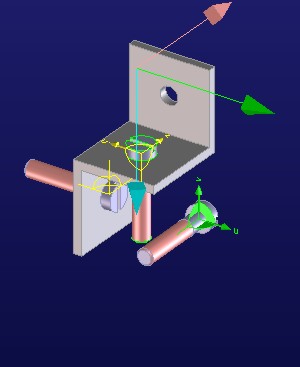

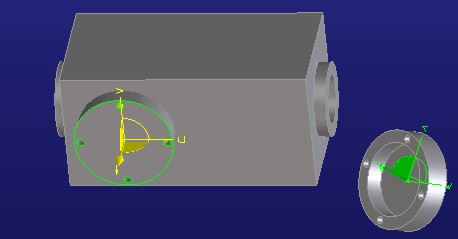

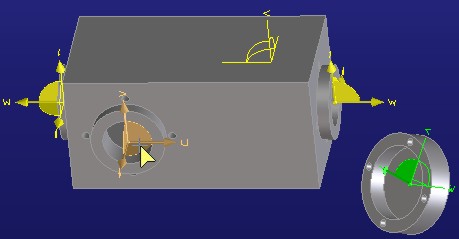

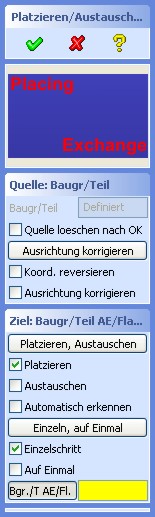

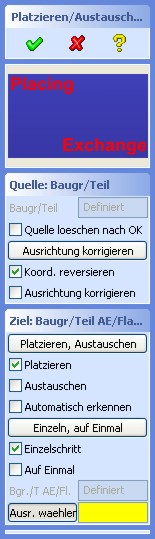

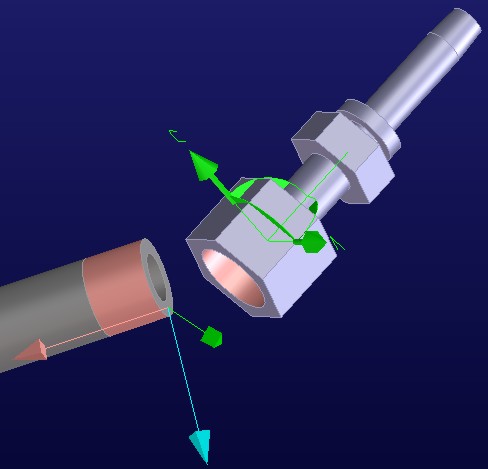

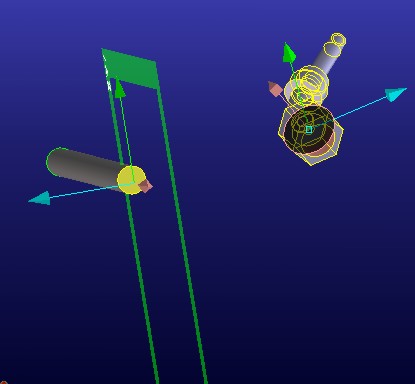

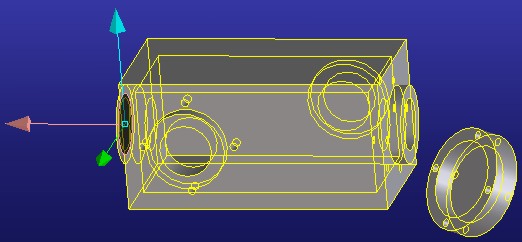

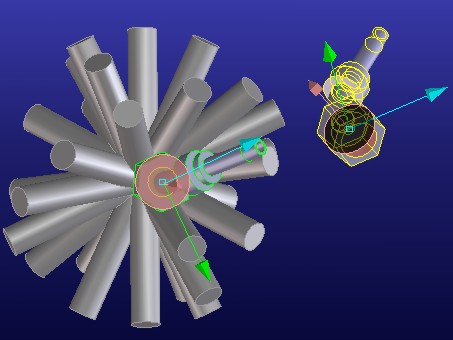

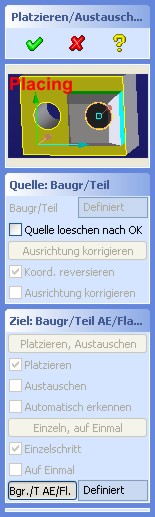

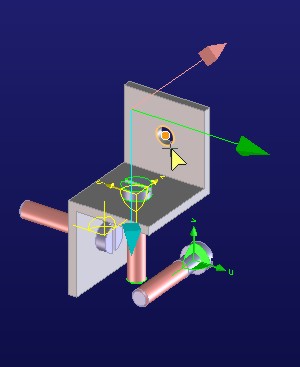

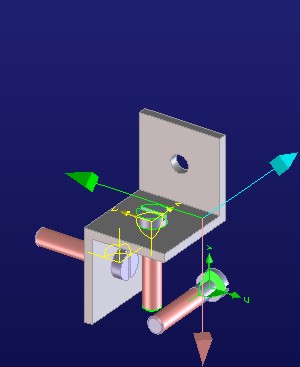

Dialog mit beendet 1.2.3.1.2. Einstellung "Platzieren" 1.2.3.1.2.1. Eine Kante vom Ziel selektiert Bei der Einstellung "Platzieren" und der Selektion einer Kante wird die Element-Platzierung mittels der vorhandenen Ausrichtung/en des Ziels erfolgen!

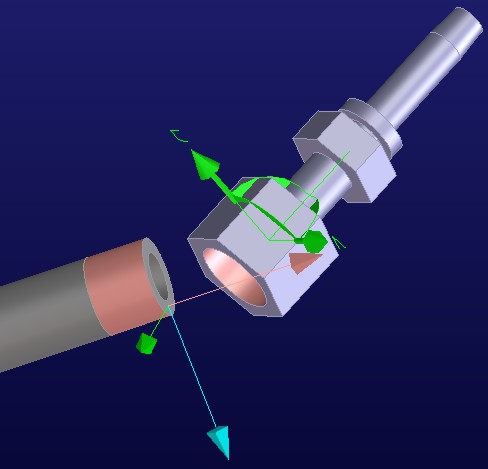

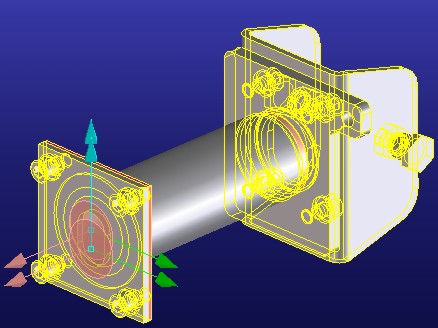

Kante von Quelle selektieren
Kante von Ziel selektieren

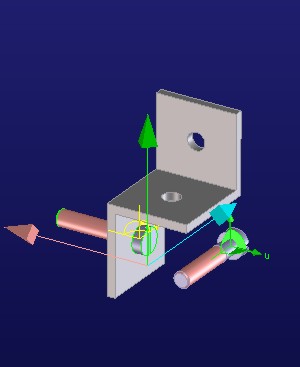

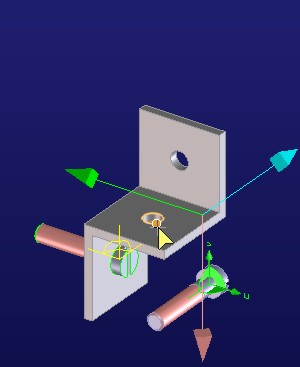

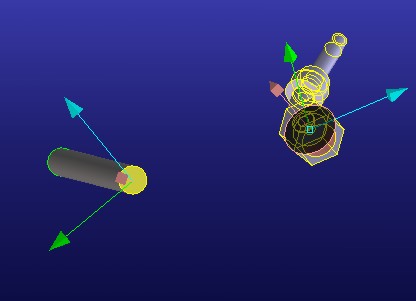

Koordinaten von Quelle reversieren

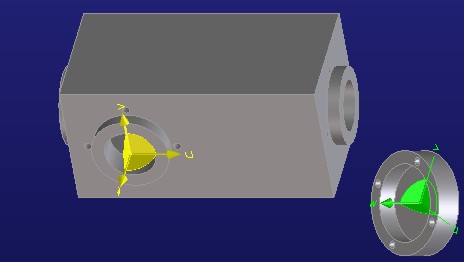

Ausrichtung wählen

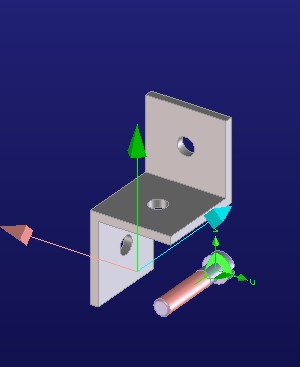

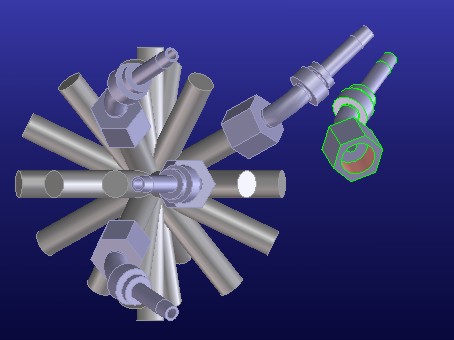

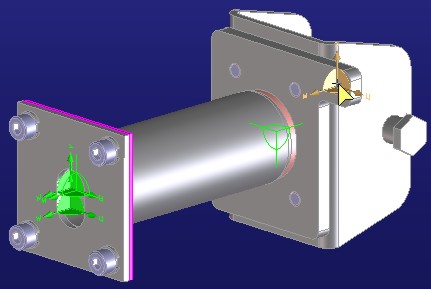

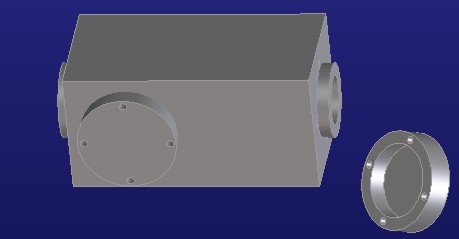

Quelle ist auf dem Ziel platziert
Dialog mit beendet
1.2.3.1.2.2. Eine Fläche vom Ziel selektiert Bei der Einstellung "Platzieren" und der Selektion einer Fläche wird wie bei "Automatisch erkennen" die manuelle Element-Platzierung erfolgen! Siehe Punkt: 1.2.3.1.1.2.
1.2.3.1.3. Einstellung "Austauschen" Bei der Einstellung "Austauschen" unabhängig von der Selektion - Fläche oder Kante - wird der Element-Austausch erfolgen! Siehe Punkt: 1.2.3.1.1.1.

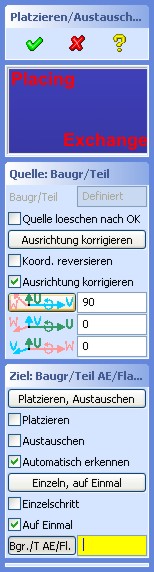

1.2.3.2. "Einzeln" oder "Auf Einmal"
Die Wahl "Einzelschritt" oder "Auf Einmal"
Einzelschritt: Das Platzieren bzw. Austauschen erfolgt sofort nachdem die Lage des einzelnen Ziels definiert ist. Auf Einmal: Das Platzieren bzw. Austauschen erfolgt zum Schluss, mit dem Button OK (bzw. mittlere Maustaste), nachdem die Lage/n des Ziels definiert wurde/n. Die Lage/n des Ziels werden bis dahin nur mit dem Lage-Feedback markiert. Die Wahl "Einzelschritt" oder "Auf Einmal" muss vor der Selektion "Bgr./T AE/Fl." (Baugruppe/Teil Arbeitsebene/Fläche) getroffen werden. Standardeinstellung ist "Einzelschritt". Eine Umstellung gilt innerhalb der aktuellen Sitzung bis zu nächster Änderung dieses Werts.

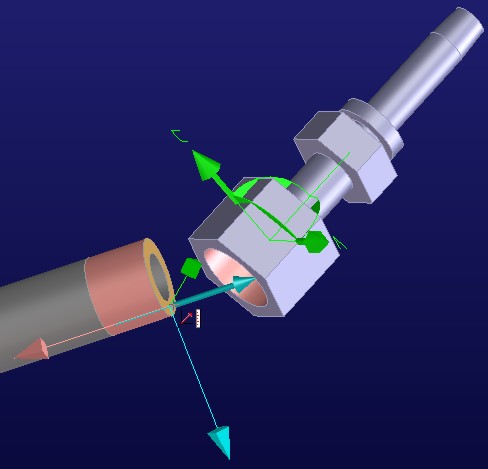

1.2.3.3. Ausrichtung der Quelle korrigieren Mit diesen Funktionen können die Ausrichtungsachsen der Quelle um einen beliebigen Winken gedreht werden
Mit diesem Schalter können die Koordinaten reversiert werden
Koordinaten reversieren

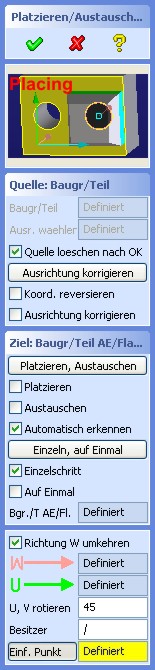

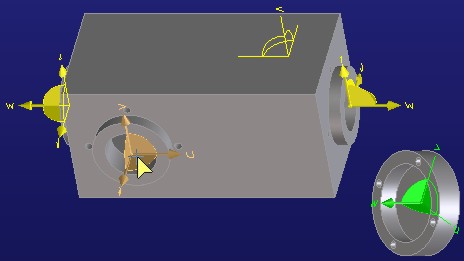

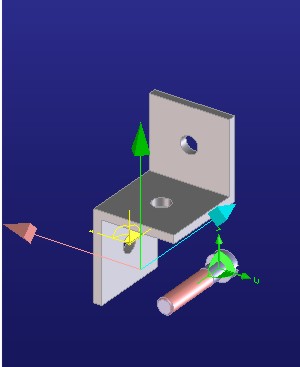

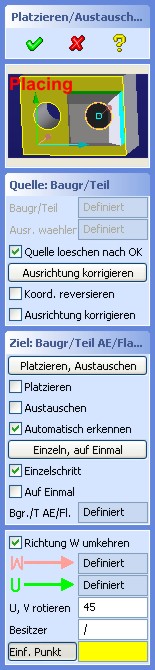

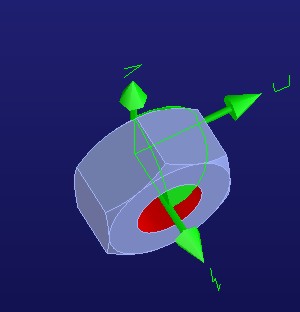

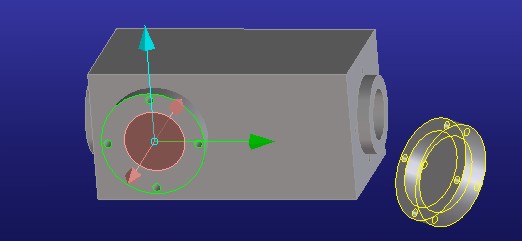

1.2.3.4. Ausrichtung des Ziels korrigieren Mit diesen Funktionen kann die Ausrichtung des Ziels korrigiert werden: Einbauchrichtung (W) umkehren, Einbauchrichtung W neu definieren, Richtung U neu definieren, Richtungen U und V um einen beliebigen Winken drehen 1.2.3.4.1. Einbauchrichtung W umkehren
Richtung W umkehren
Richtung W umkehren OK

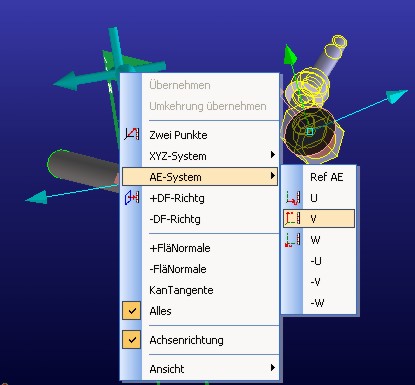

1.2.3.4.2. Einbauchrichtung W neu definieren, Richtung U neu definieren
Auf die gleiche Weise kann auch die Richtung U neu definiert werden

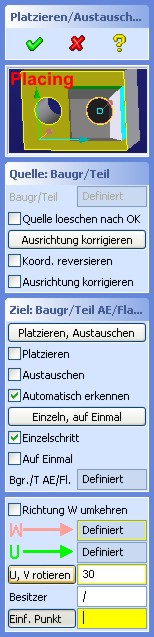

1.2.3.4.3. Richtungen U und V um einen beliebigen Winken drehen
Die Wahl des Besitzers ist nur beim Platzieren von Bedeutung. Beim Austausch bleibt der Besitzer unverändert.
Besitzer

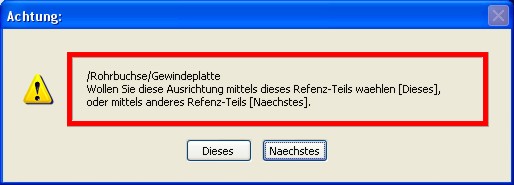

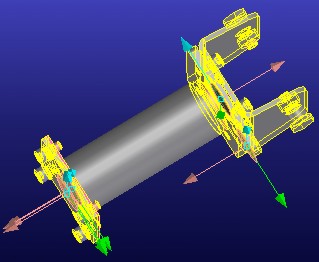

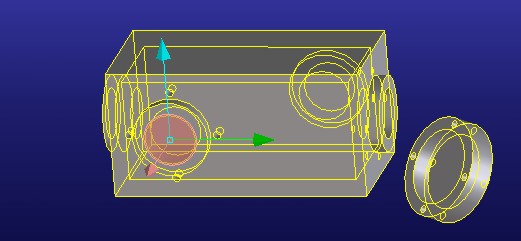

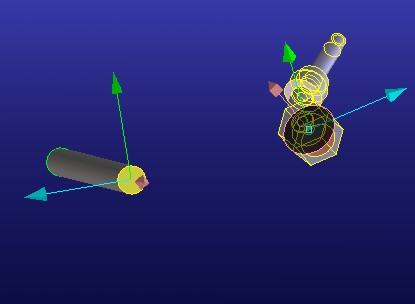

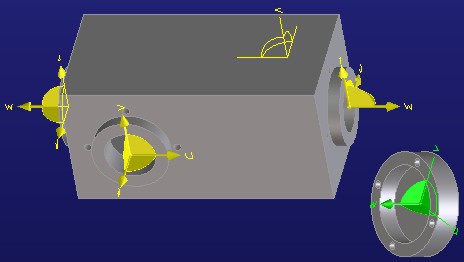

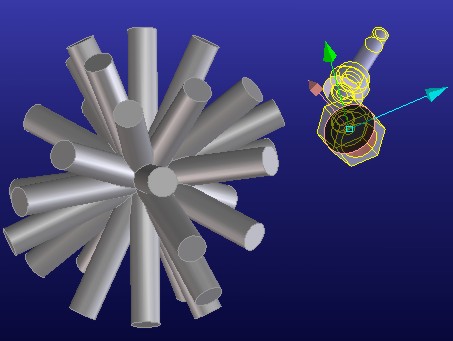

1.3. Wahl einer Ausrichtung bei mehreren Ausrichtungen von Quelle oder Ziel

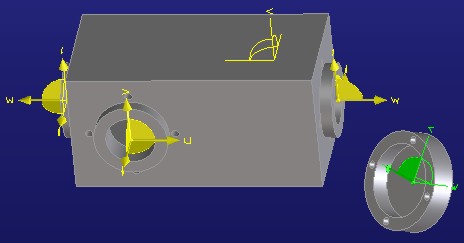

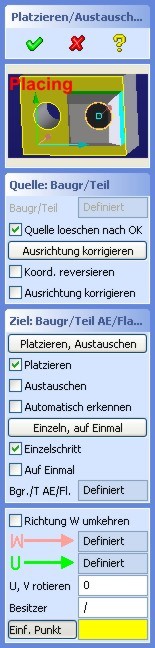

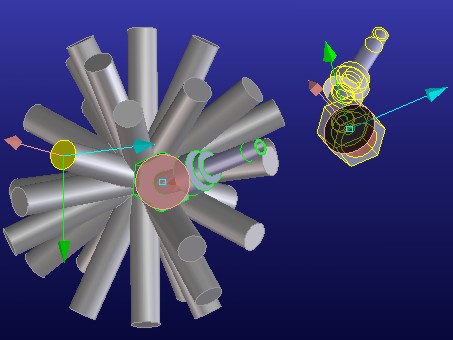

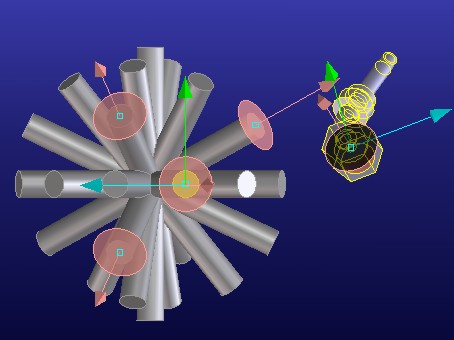

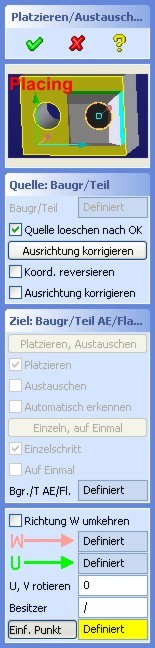

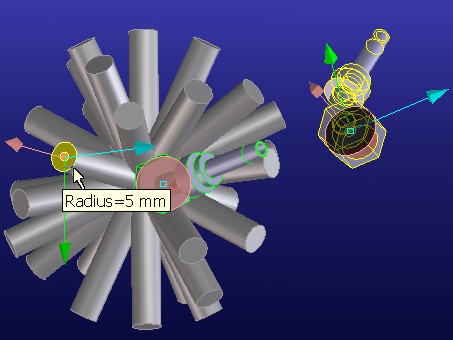

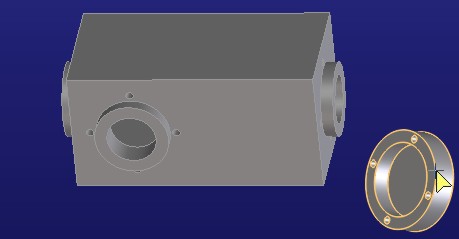

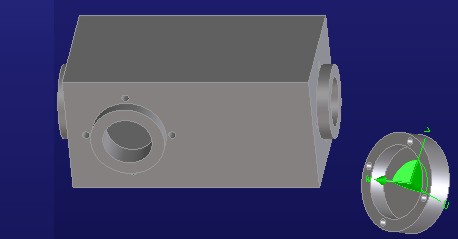

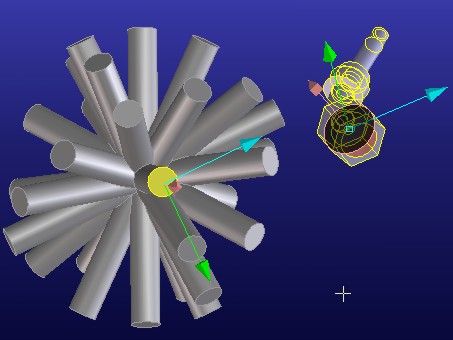

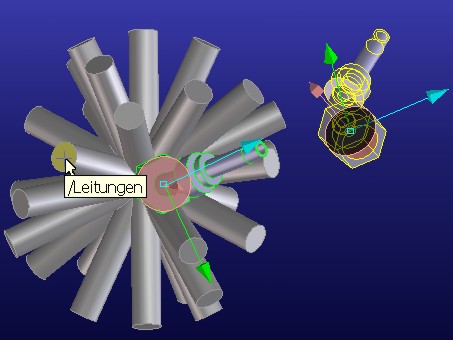

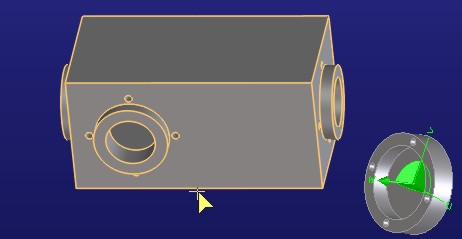

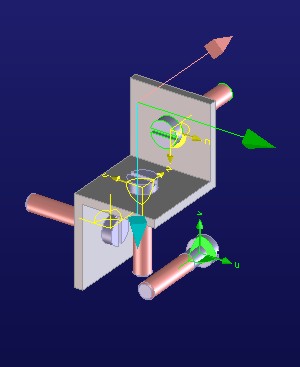

1.4.1. Platzieren "Einzelschritt"

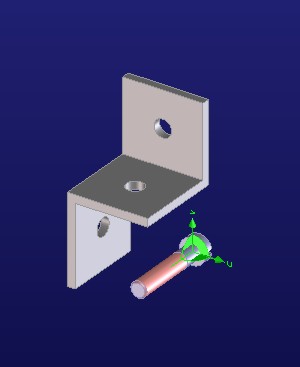

Quelle wählen

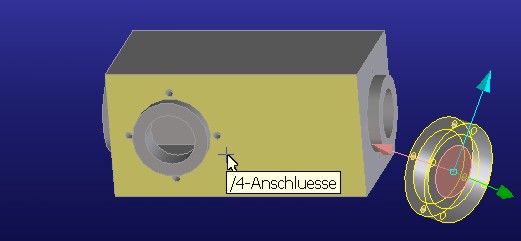

Fläche selektieren
Einfügepunkt definieren
Fläche selektieren
Einfügepunkt definieren
Fläche selektieren
Einfügepunkt definieren
Dialog mit OK beenden
1.4.2. Platzieren "Auf Einmal"
Quelle wählen
Fläche selektieren
Einfügepunkt definieren
Fläche selektieren
Einfügepunkt definieren
Fläche selektieren
Einfügepunkt definieren
Dialog mit OK beenden

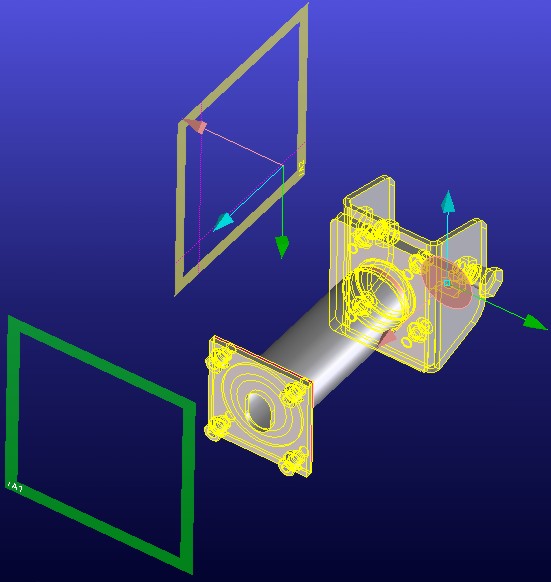

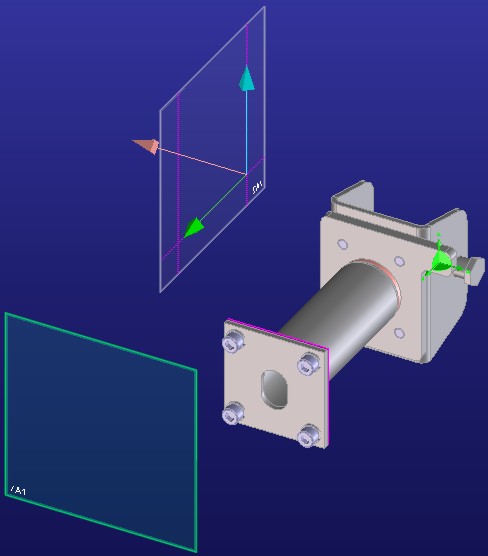

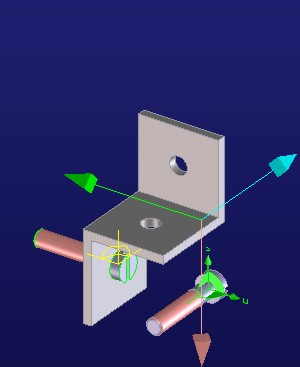

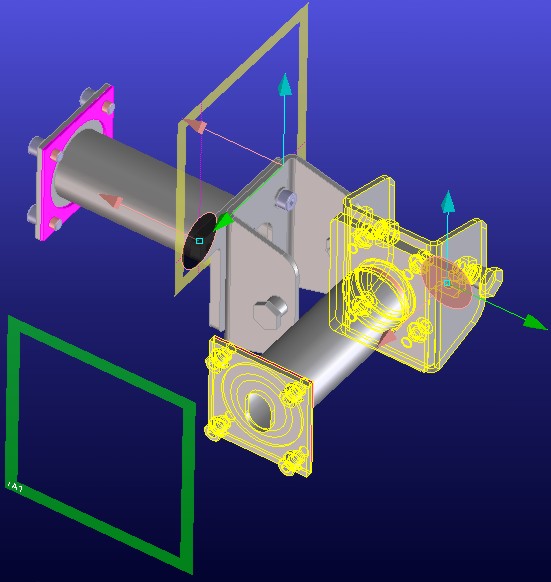

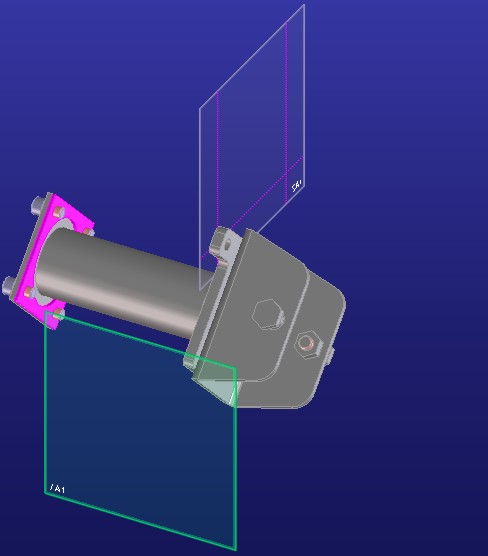

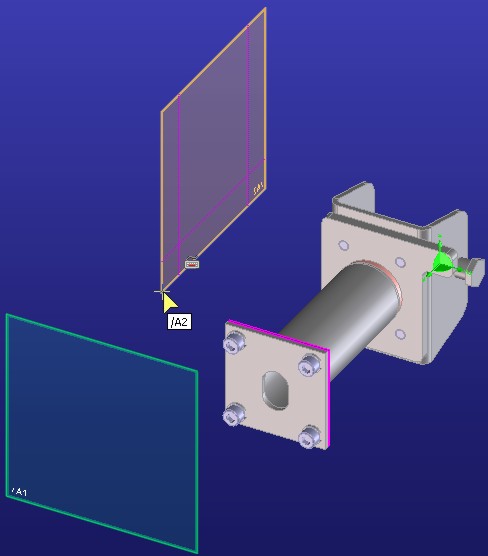

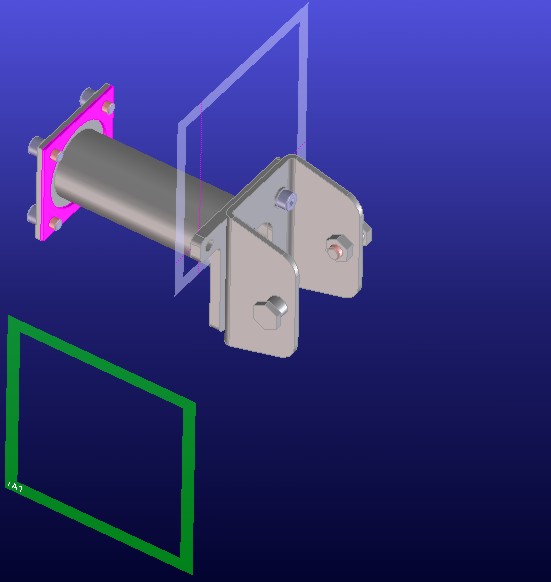

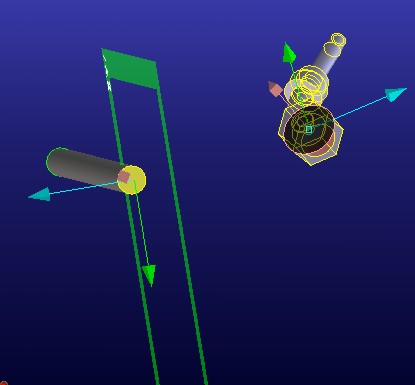

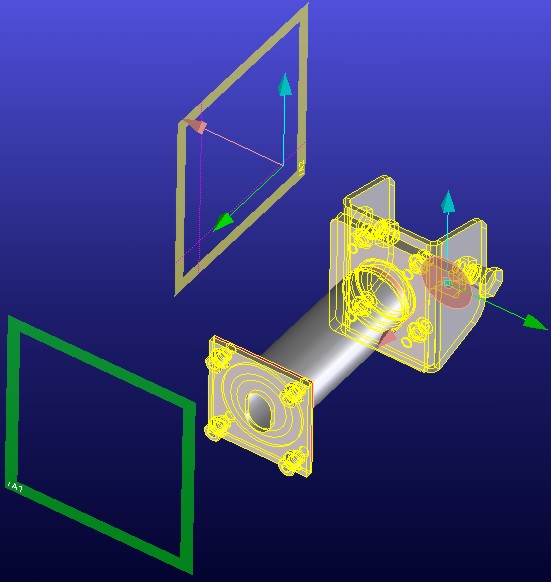

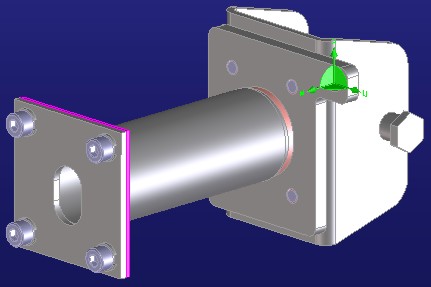

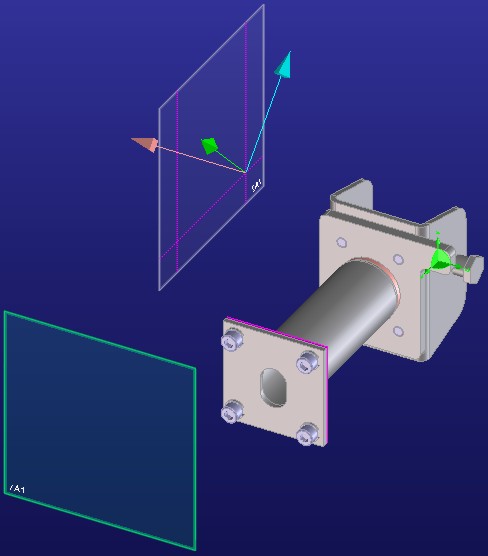

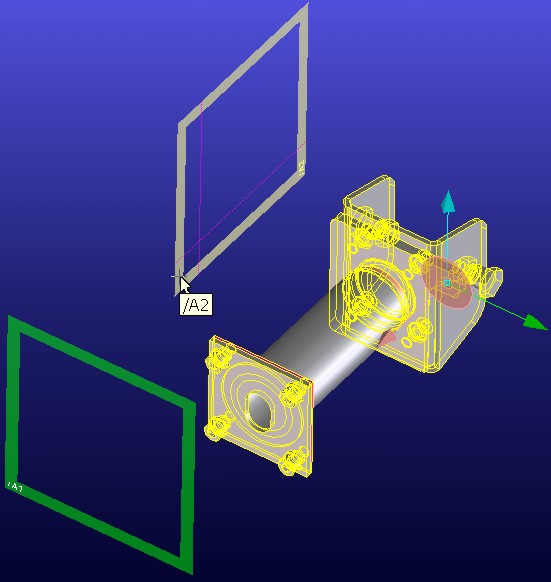

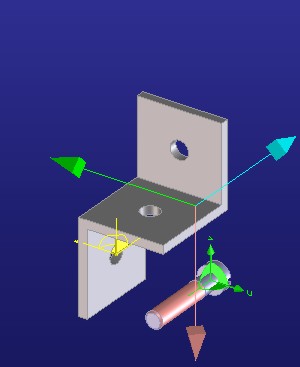

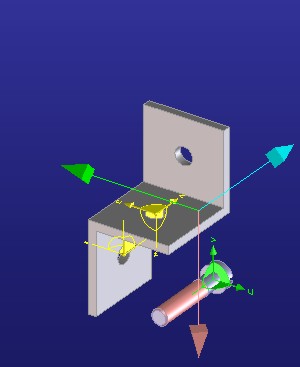

1.4.3. Platzieren auf Arbeitsebenen Die Arbeitsebene/n auf der platziert wird muss nicht aktiv sein.

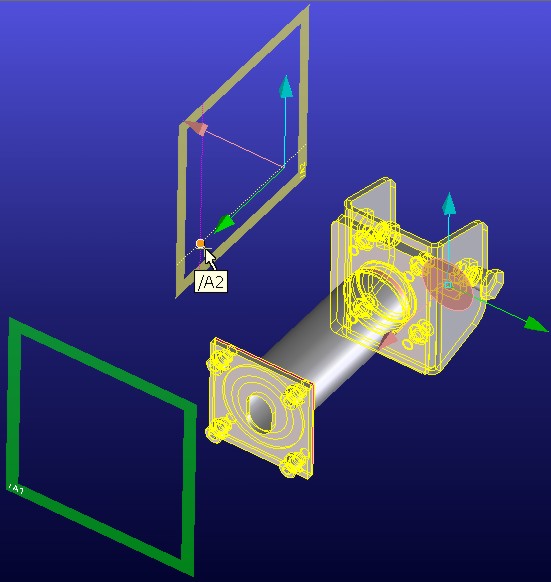

AE selektieren
Richtung W umkehren

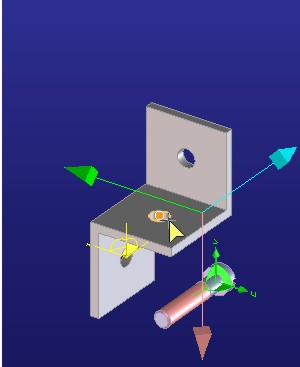

Richtungen U, V um 45° rotieren
Einfügepunkt definieren
Dialog mit beendet
OK

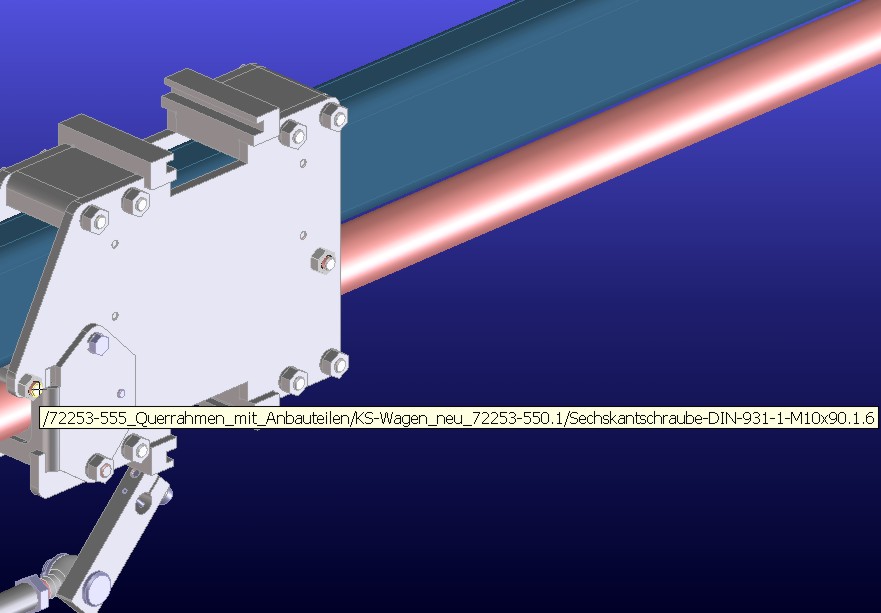

1.6. Informationen und verfügbare Funktion in dem Strukturbaum Elemente wie Einzelteile und Baugruppen, die Ausrichtungsinformationen besitzen, werden in dem Strukturbaum mit einer anderen Textfarbe hervorgehoben. Diese Textfarbe kann in der Datei "Placing-or-exchange_startup" festgelegt werden.
Mittels der gedruckten "Strg" Taste und dem Doppelklick der linken Maustaste auf das hervorgehobenes Element wird dieses Element übernommen und der Dialog "Platzieren/Austauschen" wird gestartet.
Menü Symbolleiste Dialog

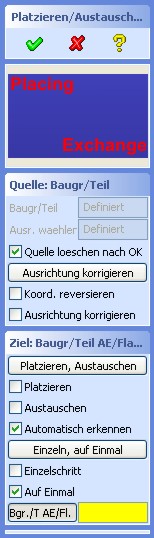

2.2. Das Dialog-Menü "Platzieren/Austauschen"
Die Quelle ist ein Element (Teil/Baugruppe), das: 1. Auf einem Ziel (Fläche/Arbeitsebene) platziert wird 2. Ein anderes Ziel-Element (Teil/Baugruppe) ersetzt
Quellen-Elemente sind Objekte (Teile/Baugruppen) die zur folgenden Gruppen gehören: 1. Elemente deren Ausrichtung mittels des Dialogs "Position definieren" festgelegt wurde Teil Baugruppe 2. Cadenas PARTsolutions Elemente (Teile/Baugruppen): Normteile, Zulieferteile, Manage (Native Check-in)
Normteil Zulieferteil (Baugruppe) Manage (Native Check-in) 3. CoCreate SolidLibrary und Part Library Teile SolidLibrary Part Library 4. Klietsch PARTsolutions Teile Teil 5. Techsoft SolidPower Teile Teil
Das Ziel ist ein Objekt: 1. Auf dem eine Quelle platziert wird (Fläche/Arbeitsebene) => Platzieren 2. Das (Teil/Baugruppe) durch die Quelle (Teil/Baugruppe) ersetzt wird => Austauschen
2.2.3.1. "Platzieren", "Austauschen" oder "Automatisch erkennen" 2.2.3.1.1. Einstellung "Automatisch erkennen" 2.2.3.1.1.1. Eine Kante vom Ziel selektiert Bei der Einstellung "Automatisch erkennen" und der Selektion einer Kante wird der Element-Austausch erfolgen!
Kante von Ziel selektieren

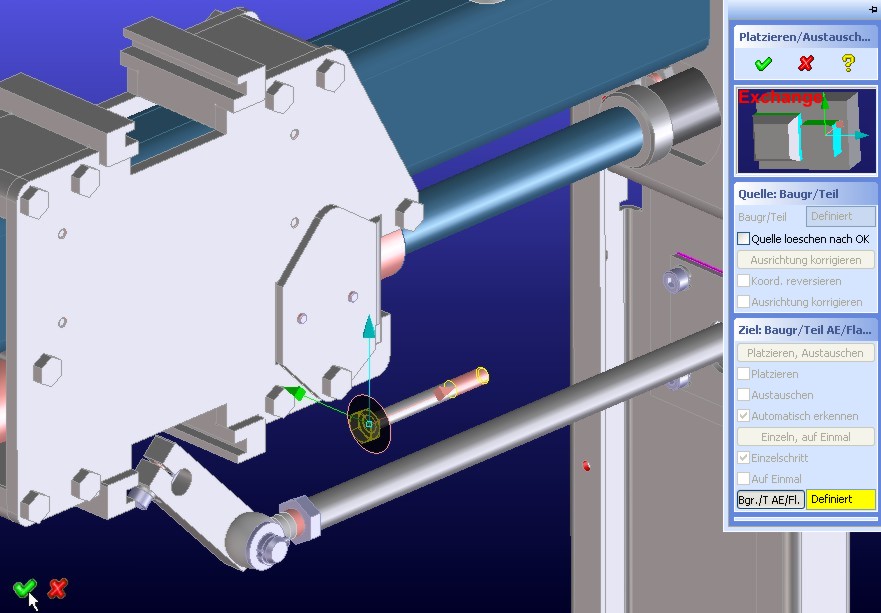

Ergebnis: Austausch
2.2.3.1.1.2. Eine Fläche vom Ziel selektiert Bei der Einstellung "Automatisch erkennen" und der Selektion einer Fläche wird die manuelle Element-Platzierung erfolgen!
Fläche von Ziel selektieren
Ausrichtung definiert
Einfügepunkt definieren
Element im "Einzelschritt" platziert
Dialog mit beendet
2.2.3.1.2. Einstellung "Platzieren" 2.2.3.1.2.1. Eine Kante vom Ziel selektiert Bei der Einstellung "Platzieren" und der Selektion einer Kante wird die Element-Platzierung mittels der vorhandenen Ausrichtung/en des Ziels erfolgen!
Kante von Ziel selektieren
Das Ziel hatte nur eine Ausrichtung
Kante von Ziel selektieren

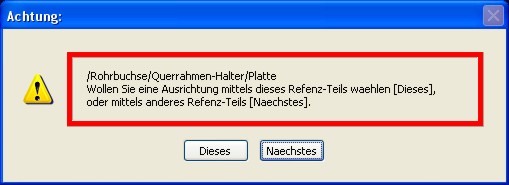

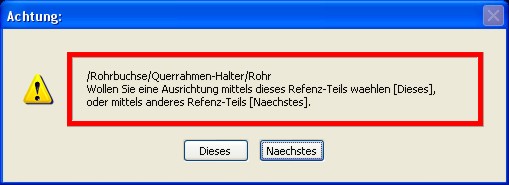

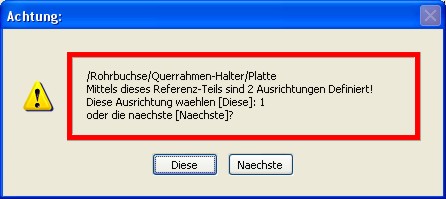

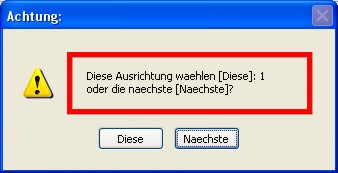

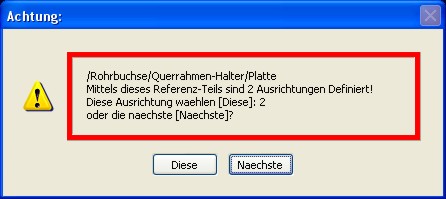

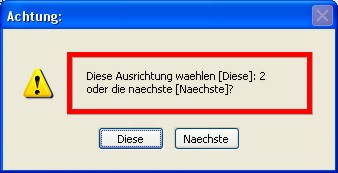

Das Ziel hatte mehrere Ausrichtungen
Nächste
Diese
Dialog mit beendet
2.2.3.1.2.2. Eine Fläche vom Ziel selektiert Bei der Einstellung "Platzieren" und der Selektion einer Fläche wird wie bei "Automatisch erkennen" die manuelle Element-Platzierung erfolgen! Siehe Punkt: 2.2.3.1.1.2.
2.2.3.1.3. Einstellung "Austauschen" Bei der Einstellung "Austauschen" unabhängig von der Selektion - Fläche oder Kante - wird der Element-Austausch erfolgen! Siehe Punkt: 2.2.3.1.1.1.
2.2.3.2. "Einzeln" oder "Auf Einmal"
Die Wahl "Einzelschritt" oder "Auf Einmal"
Einzelschritt: Das Platzieren bzw. Austauschen erfolgt sofort nachdem die Lage des einzelnen Ziels definiert ist. Auf Einmal: Das Platzieren bzw. Austauschen erfolgt zum Schluss, mit dem Button OK (bzw. mittlere Maustaste), nachdem die Lage/n des Ziels definiert wurde/n. Die Lage/n des Ziels werden bis dahin nur mit dem Lage-Feedback markiert. Die Wahl "Einzelschritt" oder "Auf Einmal" muss vor der Selektion "Bgr./T AE/Fl." (Baugruppe/Teil Arbeitsebene/Fläche) getroffen werden. Standardeinstellung ist "Einzelschritt". Eine Umstellung gilt innerhalb der aktuellen Sitzung bis zu nächster Änderung dieses Werts.
2.2.3.3. Ausrichtung der Quelle korrigieren Mit diesen Funktionen können die Ausrichtungsachsen der Quelle um einen beliebigen Winken gedreht werden
Mit diesem Schalter können die Koordinaten reversiert werden
Koordinaten reversieren
2.2.3.4. Ausrichtung des Ziels korrigieren Mit diesen Funktionen kann die Ausrichtung des Ziels korrigiert werden: Einbauchrichtung (W) umkehren, Einbauchrichtung W neu definieren, Richtung U neu definieren, Richtungen U und V um einen beliebigen Winken drehen 2.2.3.4.1. Einbauchrichtung W umkehren
Richtung W umkehren
Richtung W umkehren OK
2.2.3.4.2. Einbauchrichtung W neu definieren, Richtung U neu definieren
Auf die gleiche Weise kann auch die Richtung U neu definiert werden
2.2.3.4.3. Richtungen U und V um einen beliebigen Winken drehen
Die Wahl des Besitzers ist nur beim Platzieren von Bedeutung. Beim Austausch bleibt der Besitzer unverändert.
Besitzer

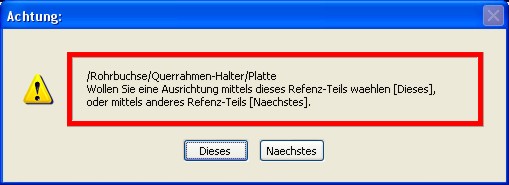

2.3. Wahl einer Ausrichtung bei mehreren Ausrichtungen von Quelle oder Ziel
Definiert
2.4.1. Platzieren "Einzelschritt"
1. Element wählen
1. OK
2. Fläche wählen
2. OK 3. Umkehren
3. OK
4. Einfügepunkt
4. OK
5. Nächste Fläche
6. Nächster Einfügepunkt
6. OK
7. OK Dialog
2.4.2. Platzieren "Auf Einmal"
Die Wahl "Einzelschritt" oder "Auf Einmal"
2.4.3. Platzieren auf Arbeitsebenen Die Arbeitsebene/n auf der platziert wird muss nicht aktiv sein.
Dialog mit beendet
OK
2.6. Informationen und verfügbare Funktion in dem Strukturbaum Elemente wie Einzelteile und Baugruppen, die Ausrichtungsinformationen besitzen, werden in dem Strukturbaum mit einer anderen Textfarbe hervorgehoben. Diese Textfarbe kann in der Datei "Placing-or-exchange_startup" festgelegt werden.
Mittels der gedruckten "Strg" Taste und dem Doppelklick der linken Maustaste auf das hervorgehobenes Element wird dieses Element übernommen und der Dialog "Platzieren/Austauschen" wird gestartet.
|
