define-alignment

"Placing or exchange"

Jedem Einzel-Teil und jeder Baugruppe kann unbegrenzte Anzahl der Ausrichtungen zugeordnet werden.

Bestehende Ausrichtung/en können jede Zeit geändert werden.

Die Ausrichtung einer Baugruppe erfolgt mittels eines oder mehreren Referenzteile. Das Referenzteil muss zu der gewählten Baugruppe gehören. Die Lage des Referenzteils in der Baugruppenstruktur ist beliebig, d.H. das Referenzteil kann auch einer Unterbaugruppe dieser gewählten Baugruppe gehören.

Diese Ausrichtungsinformationen werden dem Element (Teil/Baugruppe) in Form eines Attributes hinzugefügt. Diese Informationen bleiben für neue Sitzungen erhalten sobald dieses Element, nach der Ausrichtungsdefinition gespeichert wird. Sonst sind die Informationen nur für die aktuelle Sitzung gültig.

Es können keine Ausrichtungen für Norm- und Zuliefer-Elemente, die aus unten aufgelisteten Bibliotheken stammen, definiert werden:

Cadenas PARTsolutions

CoCreate SolidLibrary und Part Library

Klietsch PARTsolutions

Techsoft SolidPower

Die Ausrichtung von den oben genannten Elementen ist fest definiert und wird von dem Modul "Placing or exchange" automatisch erkannt.

1. Menü und Symbolleiste

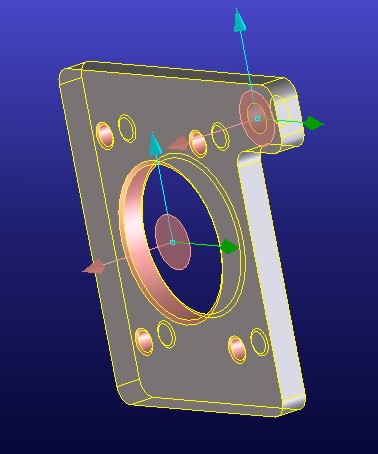

2. Definieren der Ausrichtung an einem Einzelteil

2.1. Teil selektieren

2.2. Einfügepunkt definieren

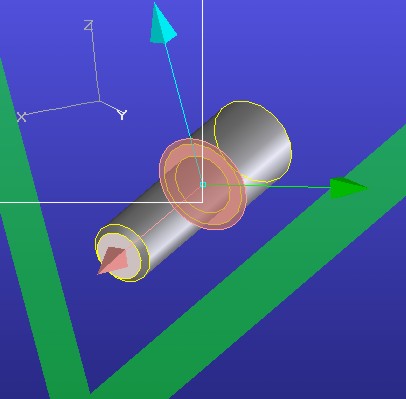

2.3. Einbaurichtung definieren

2.4. Richtung U definieren

2.4.1. Mittels einer Fläche

2.4.2. Mittels einer Arbeitsebene

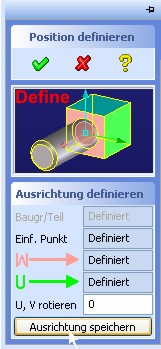

2.5. Ausrichtung speichern (erste Ausrichtung)

2.6. Ausrichtung speichern (bereits eine oder mehrere Ausrichtung/gen vorhanden)

2.7. Richtungen verdrehen

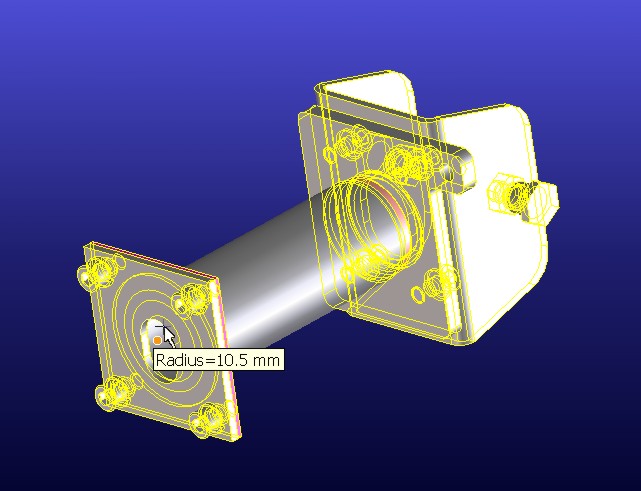

3. Definieren der Ausrichtung an einer Baugruppe

3.1. Baugruppe selektieren

3.2. Referenzteil auswählen

3.3. Einfügepunkt definieren

3.4. Einbaurichtung definieren

3.5. Richtung U definieren

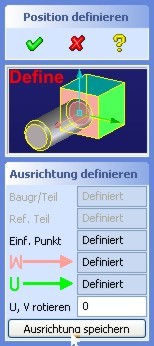

3.6. Ausrichtung speichern (erste Ausrichtung)

3.7. Ausrichtung speichern (bereits eine oder mehrere Ausrichtung/gen vorhanden)

3.8. Richtungen verdrehen

4. Weitere Ausrichtung hinzufügen bzw. vorhandene ändern (Beispiele)

4.1. Weitere Ausrichtung an einen Teil hinzufügen

4.2. Eine Ausrichtung an einem Teil ändern

4.3. Weitere Ausrichtung einer Baugruppe mittels eines neuen Referenz-Teils hinzufügen

4.4. Weitere Ausrichtung einer Baugruppe mittels eines Referenz-Teils mit bereits vorhandenen Ausrichtungen hinzufügen

4.5. Eine Ausrichtung einer Baugruppe mittels eines Referenz-Teils mit bereits vorhandenen Ausrichtungen ändern

5. Informationen und verfügbare Funktion in dem Strukturbaum

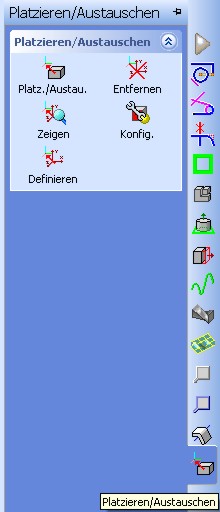

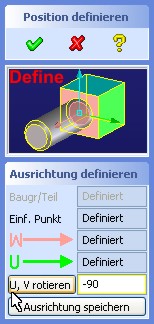

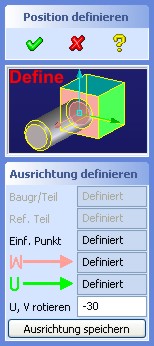

1. Menü und Symbolleiste

Menü Symbolleiste Dialog

2. Definieren der Ausrichtung an einem Einzelteil

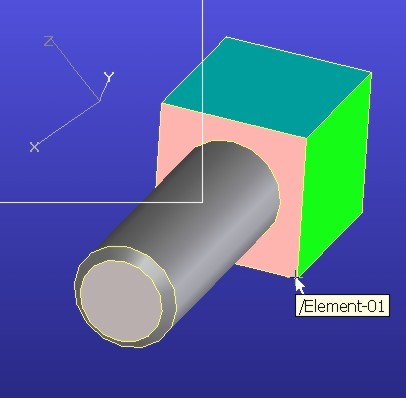

2.1. Teil selektieren

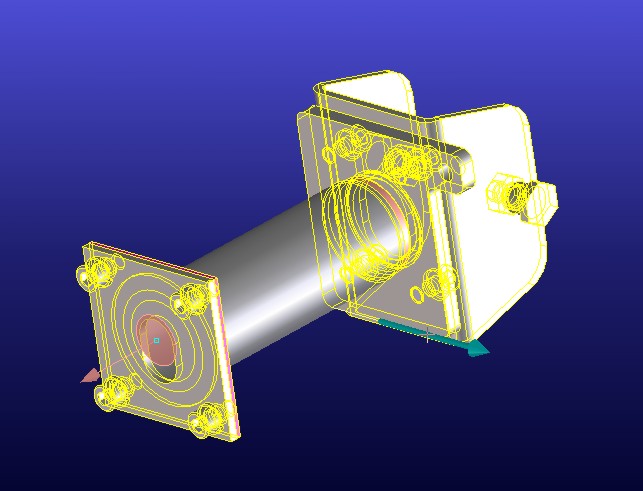

2.2. Einfügepunkt definieren

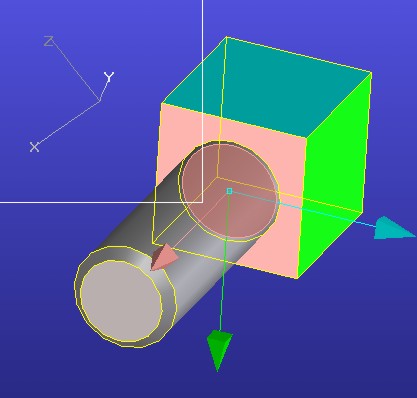

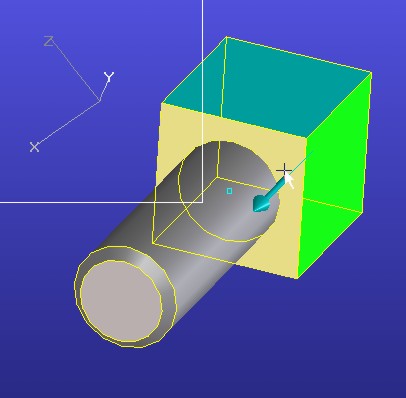

2.3. Einbaurichtung definieren

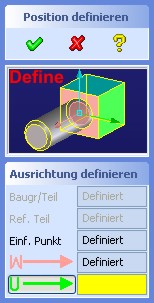

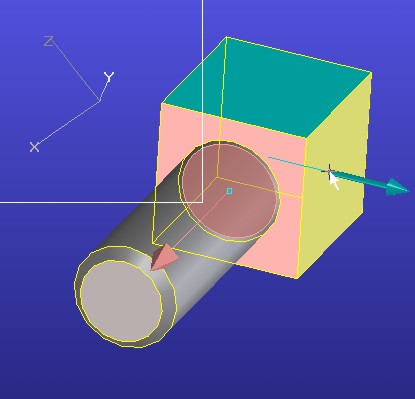

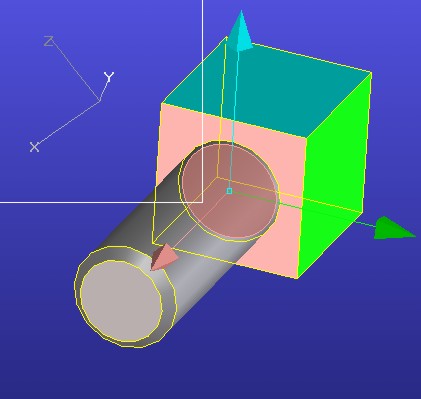

2.4. Richtung U definieren

2.4.1. Mittels einer Fläche

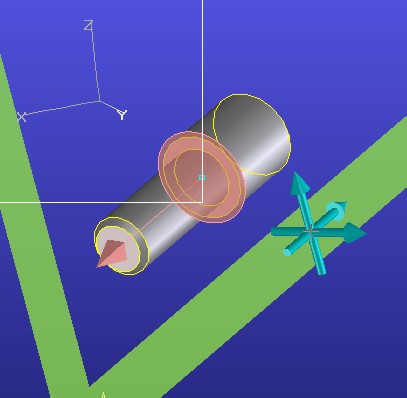

2.4.2. Mittels einer Arbeitsebene

2.5. Ausrichtung speichern (erste Ausrichtung)

2.6. Ausrichtung speichern (bereits eine oder mehrere Ausrichtung/gen vorhanden)

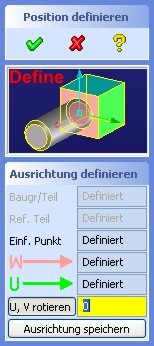

2.7. Richtungen verdrehen

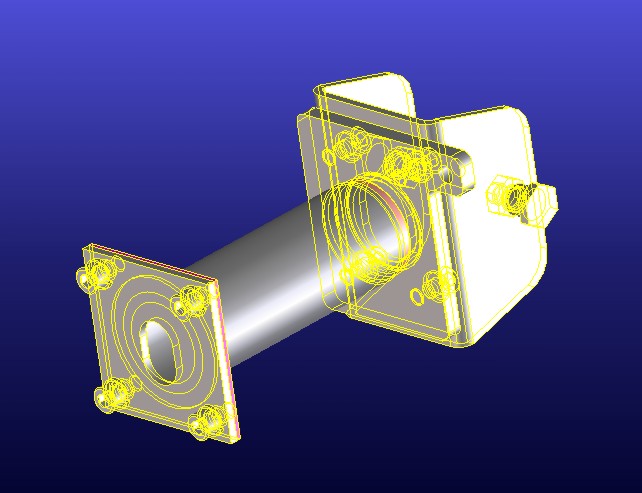

3. Definieren der Ausrichtung an einer Baugruppe

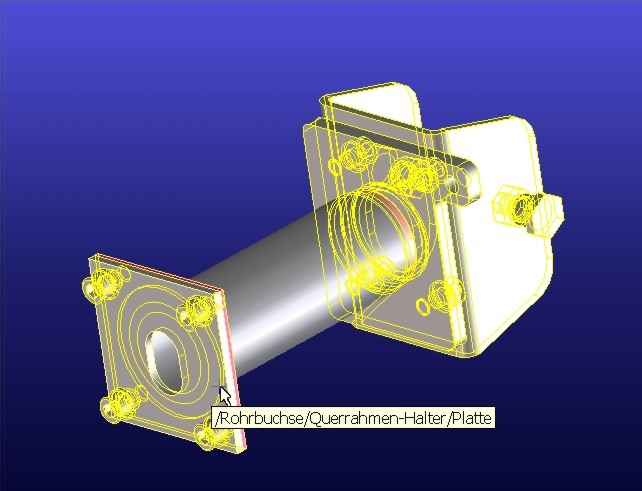

3.1. Baugruppe selektieren

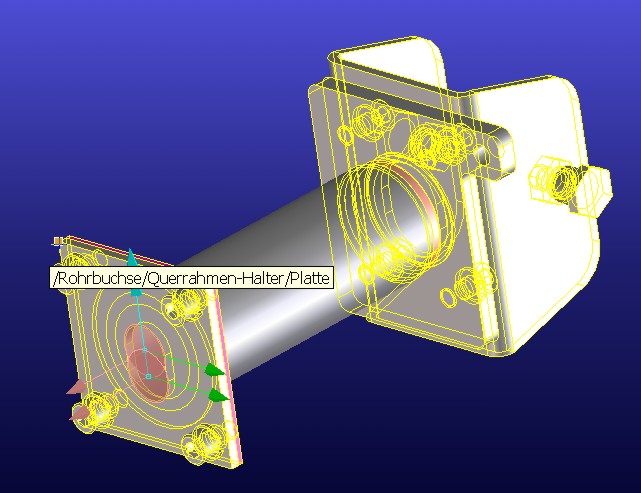

3.2. Referenzteil auswählen

3.3. Einfügepunkt definieren

3.4. Einbaurichtung definieren

3.5. Richtung U definieren

3.6. Ausrichtung speichern (erste Ausrichtung)

3.7. Ausrichtung speichern (bereits eine oder mehrere Ausrichtung/gen vorhanden)

3.8. Richtungen verdrehen

4. Weitere Ausrichtung hinzufügen bzw. vorhandene ändern (Beispiele)

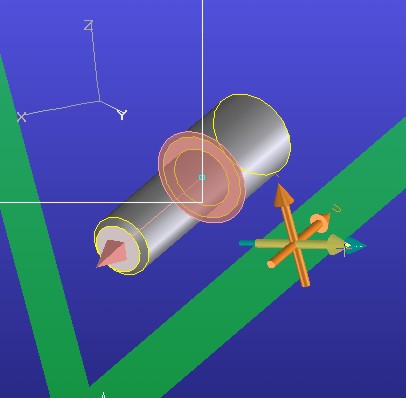

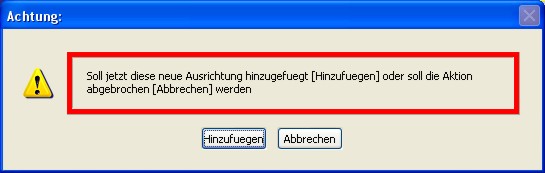

4.1. Weitere Ausrichtung an einen Teil hinzufügen

Hinzufügen

Weitere Aktion siehe ab Punkt:

2.2. Einfügepunkt definieren

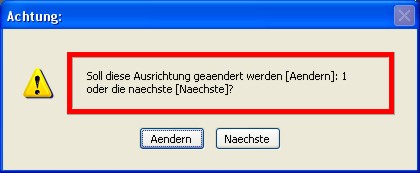

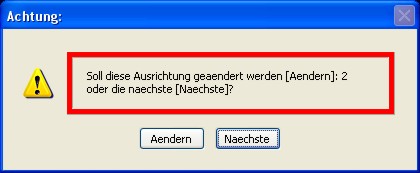

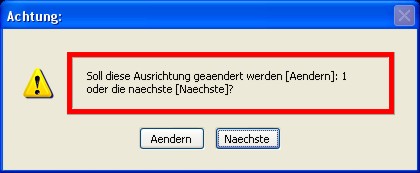

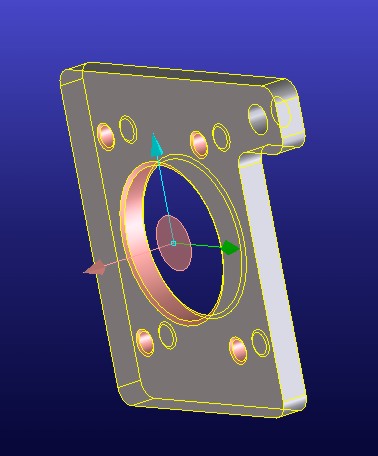

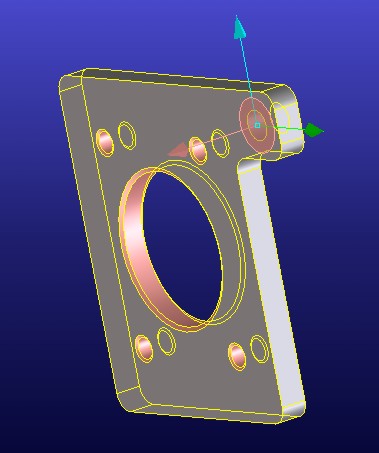

4.2. Eine Ausrichtung an einem Teil ändern

Ändern

Nächste

Ändern

Jetzt kann die Ausrichtung neu definiert werden: Einfügepunkt, Einbaurichtung, U Richtung, U und V Richtung rotieren.

Siehe folgende Punkte:

2.2. Einfügepunkt definieren
2.3. Einbaurichtung definieren
2.4. Richtung U definieren
2.6. Ausrichtung speichern (bereits eine oder mehrere Ausrichtung/gen vorhanden)
2.7. Richtungen verdrehen

Der weitere Vorgang kann auch mit Taste "Esc" unterbrochen werden.

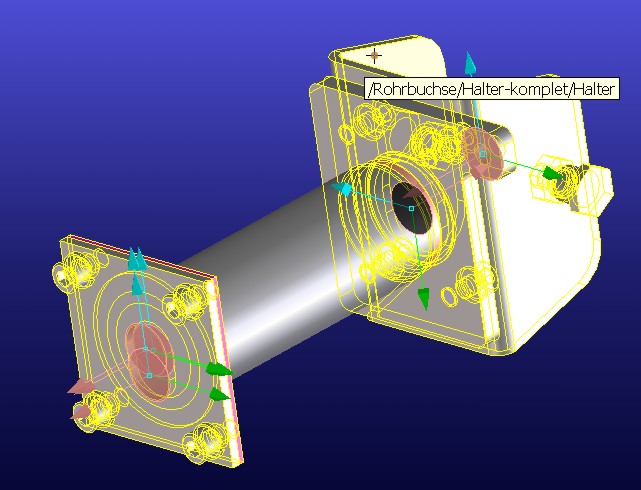

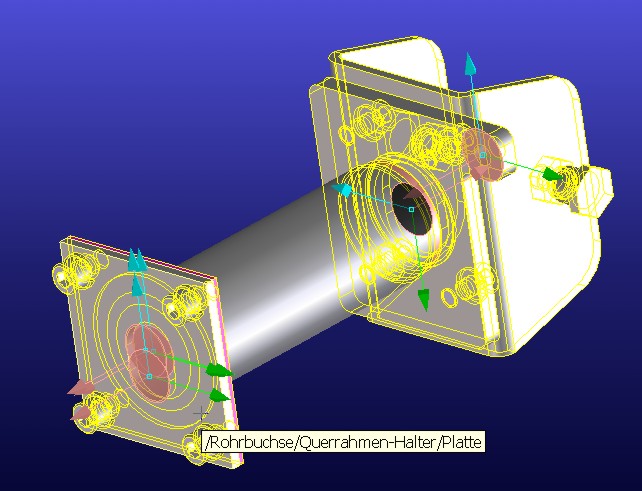

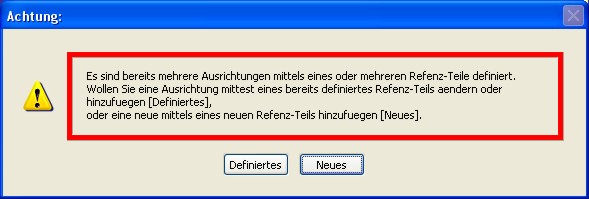

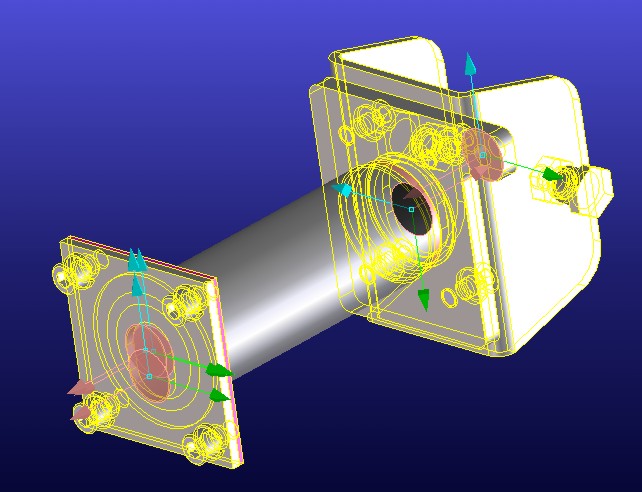

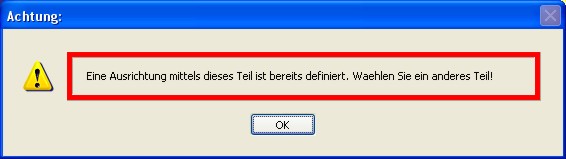

4.3. Weitere Ausrichtung einer Baugruppe mittels eines neuen Referenz-Teils hinzufügen

Neues

Weitere Aktion siehe Punkt:

3.3. Einfügepunkt definieren

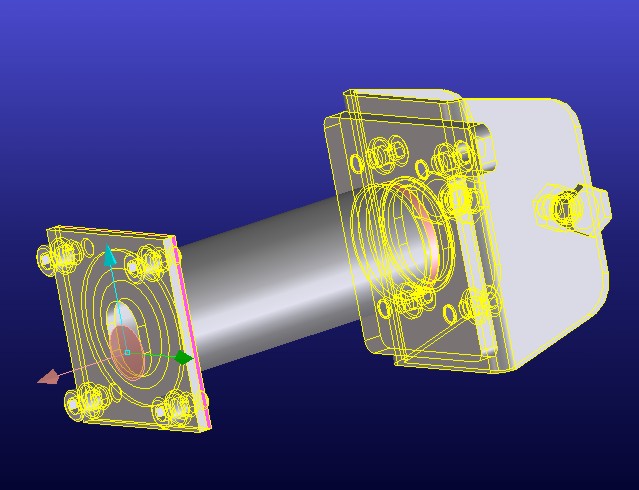

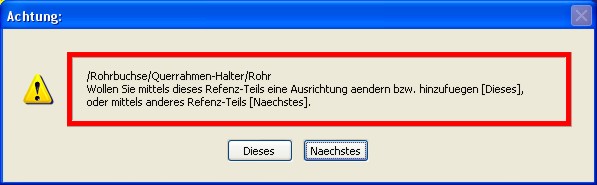

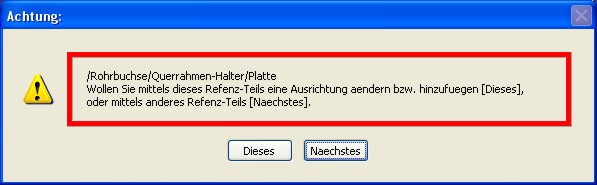

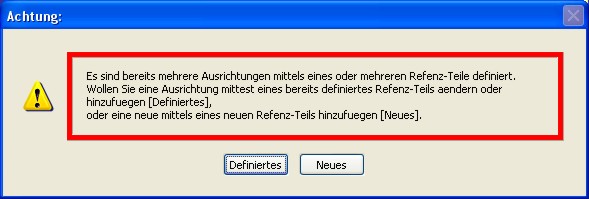

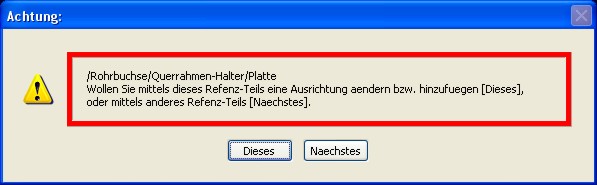

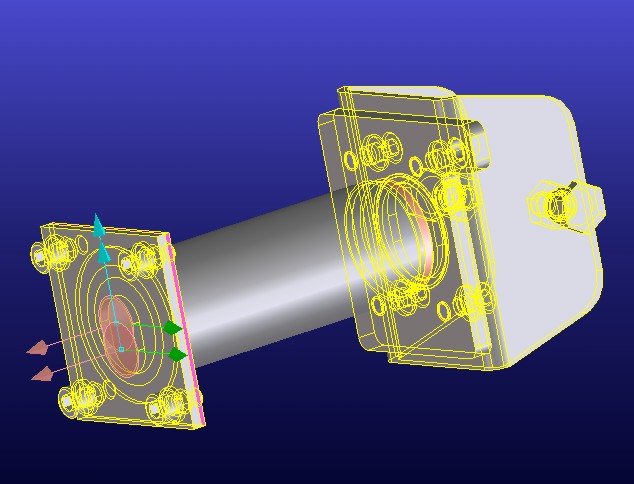

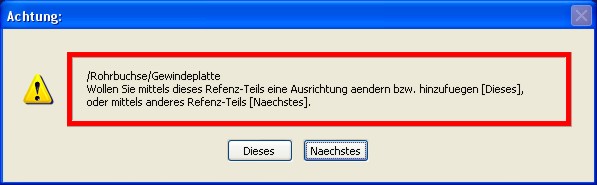

4.4. Weitere Ausrichtung einer Baugruppe mittels eines Referenz-Teils mit bereits vorhandenen Ausrichtungen hinzufügen

Definiertes

Nächstes

Dieses

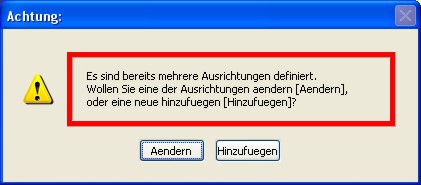

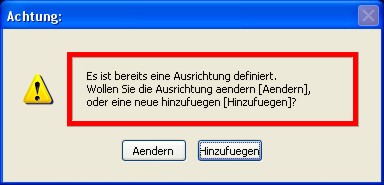

Hier stehen 2 Möglichkeiten zur Auswahl: Ändern oder Hinzufügen

Hinzufügen

Weitere Aktion siehe Punkt:

3.3. Einfügepunkt definieren

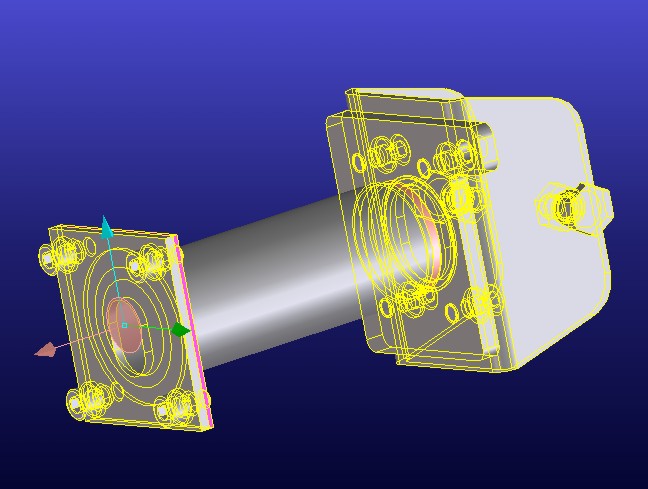

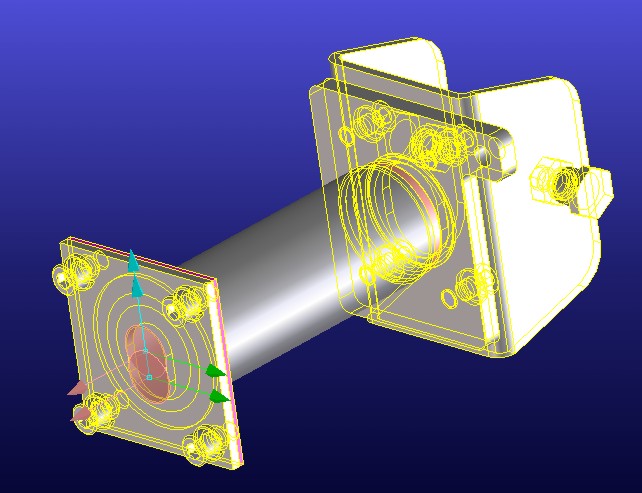

4.5. Eine Ausrichtung einer Baugruppe mittels eines Referenz-Teils mit bereits vorhandenen Ausrichtungen ändern

Siehe zuerst den Abschnitt

vom Punkt

4.4. Weitere Ausrichtung einer Baugruppe mittels eines Referenz-Teils mit bereits vorhandenen Ausrichtungen hinzufügen

bis

Hier stehen 2 Möglichkeiten zur Auswahl: Ändern oder Hinzufügen

Ändern

Nächste

Ändern

Jetzt kann die Ausrichtung neu definiert werden: Einfügepunkt, Einbaurichtung, U Richtung, U und V Richtung rotieren.

Siehe folgende Punkte:

3.3. Einfügepunkt definieren
3.4. Einbaurichtung definieren
3.5. Richtung U definieren
3.7. Ausrichtung speichern (bereits eine oder mehrere Ausrichtung/gen vorhanden)
3.8. Richtungen verdrehen

Der weitere Vorgang kann auch mit Taste "Esc" unterbrochen werden.

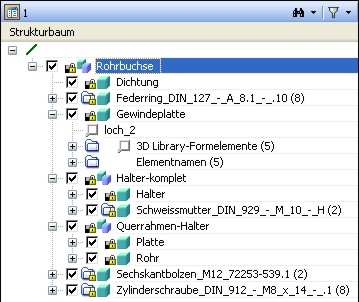

5. Informationen und verfügbare Funktion in dem Strukturbaum

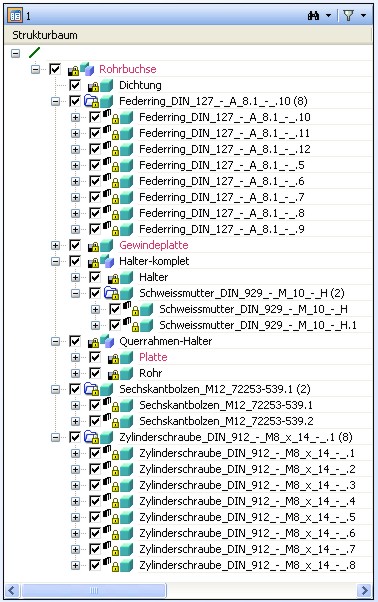

Elemente wie Einzelteile und Baugruppen, die Ausrichtungsinformationen besitzen, werden in dem Strukturbaum mit einer anderen Textfarbe hervorgehoben. Diese Textfarbe kann in der Datei "Placing-or-exchange_startup" festgelegt werden.

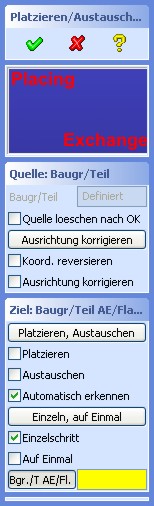

Mittels der gedruckten "Strg" Taste und dem Doppelklick der linken Maustaste auf das hervorgehobenes Element wird dieses Element übernommen und der Dialog "Platzieren/Austauschen" wird gestartet.
