"Gear wheel"

Informationen über Zahnräder/Verzahnungen

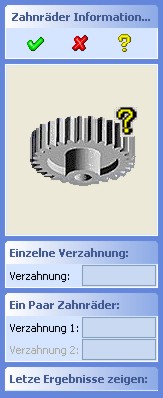

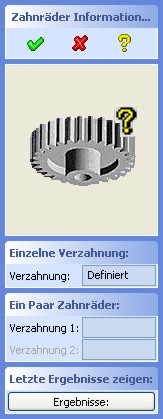

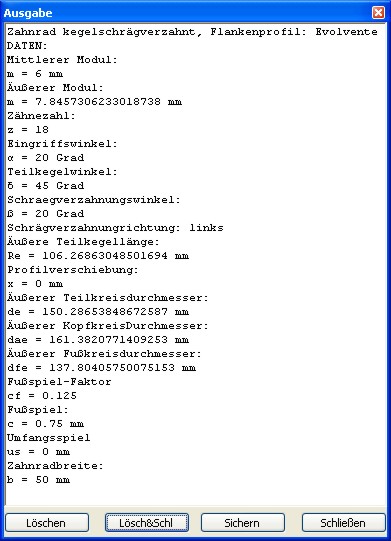

Mittels dieses Dialoges "Zahnräder Informationen" können Verzahnungsdaten eines einzelnen Zahnrads, eines Zahnräderpaares abgefragt werden.

Zusätzlich werden Daten eines, zuletzt erstellten oder berechneten, Zahnradpaares dargestellt.

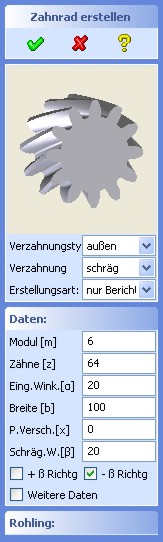

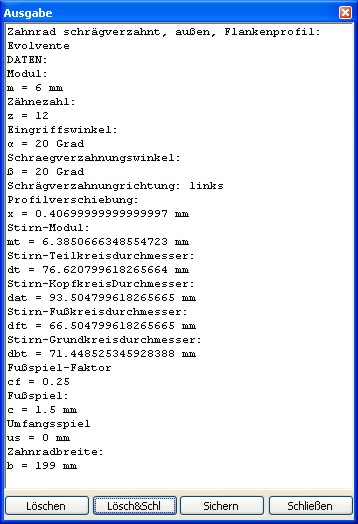

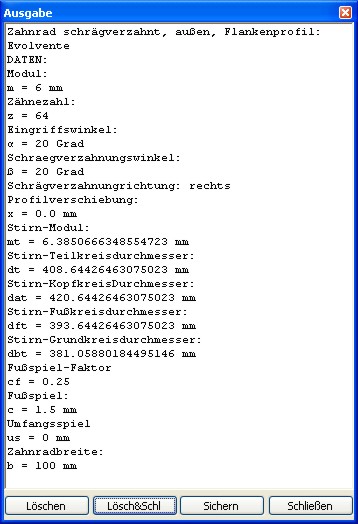

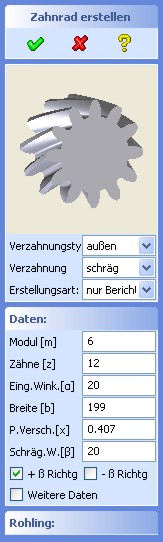

Mittels des Dialoges "Zahnrad erstellen" und der Option "nur Bericht" werden alle relevanten Verzahnungswerte,

ohne die Verzahnung zu erstellen, berechnet und eingeblendet. Werden nacheinander zwei Verzahnungen oder

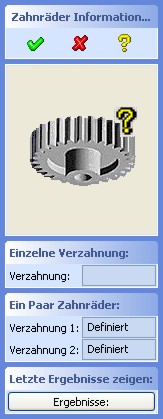

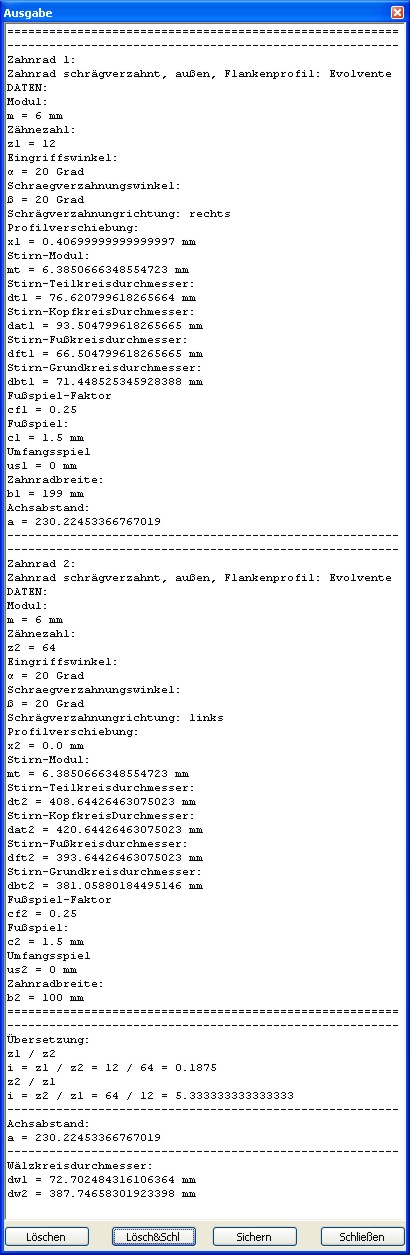

Zahnräder, die sich paaren lassen, berechnet, wird in dem Dialog unter "Letzte Ergebnisse zeigen:" ein Button

mit der Überschrift "Ergebnisse:" eingeblendet. Nach dem betätigen des Buttons werden Berechnungen

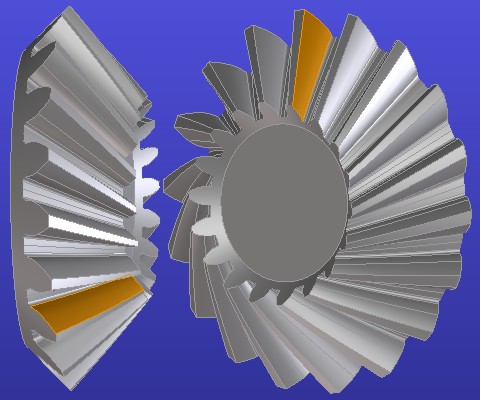

weiteren Werte wie Achsabstand, Übersetzung, Wälzkreisdurchmesser, Achsenwinkel (Kegelräder) durchgeführt.

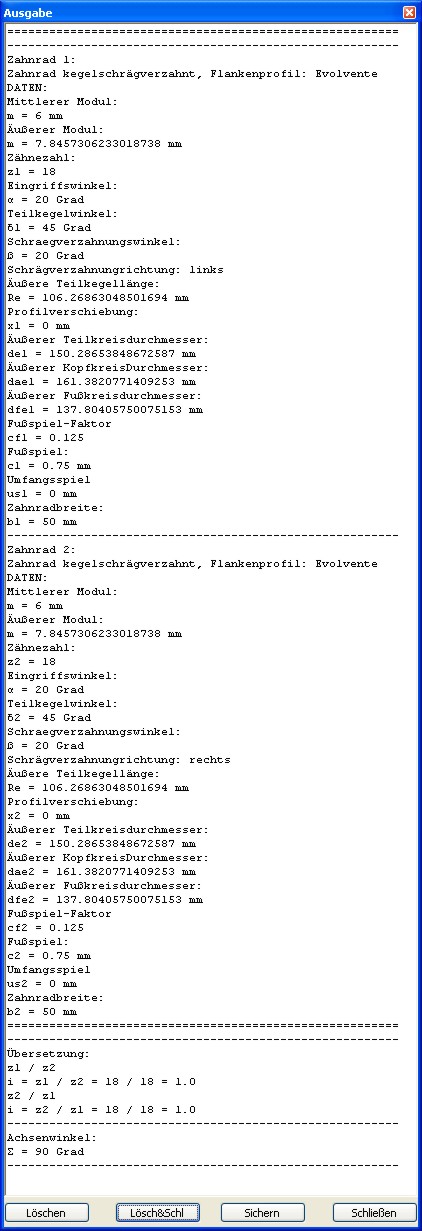

Diese Ergebnisse werden dann in Form eines Displays eingeblendet.

Beispiel:
