"Gear wheel"

Informationen über Zahnräder/Verzahnungen

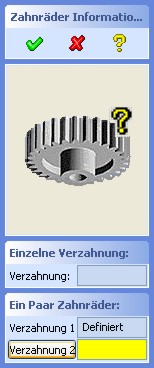

Mittels dieses Dialoges "Zahnräder Informationen" können Verzahnungsdaten eines einzelnen Zahnrads, eines Zahnradpaares abgefragt werden.

1. Erstellen von Ansichten

2. Zahnräder Informationen

a. Einzelne Verzahnung

b. Ein Paar Zahnräder

1. Erstellen von Ansichten

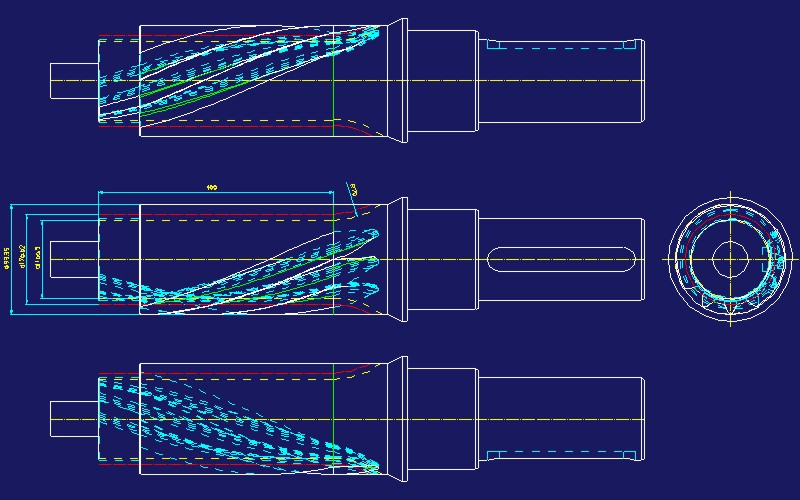

Schrägverzahnt gemischt: realistisch und symbolisch

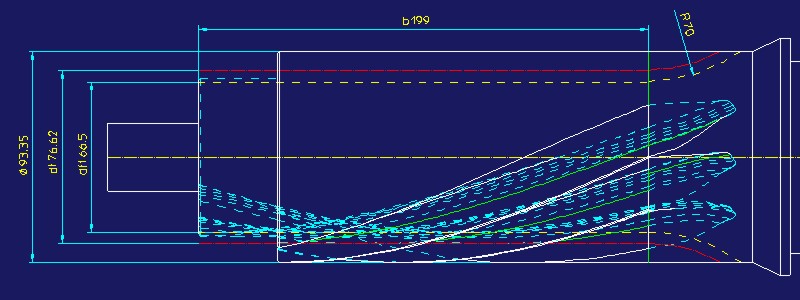

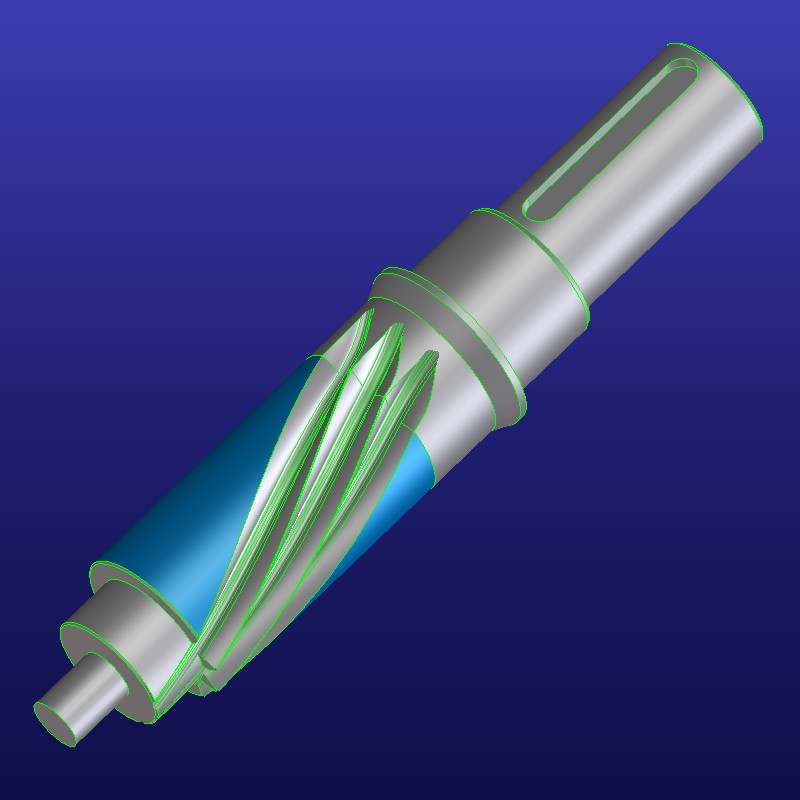

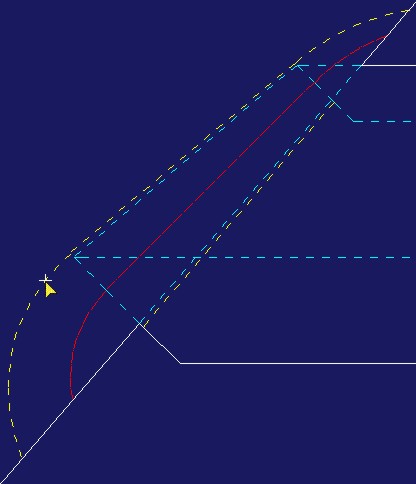

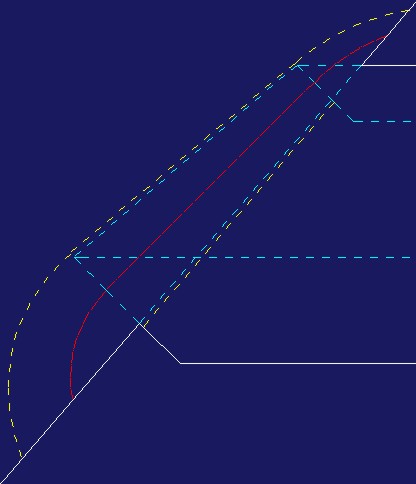

Modeling Zahnrad mit Auslauf hinten R=70; b = 199 mm

dt = 76.620799618265664 mm; dat = 93.504799618265665 mm; dft = 66.504799618265665 mm

Annotation

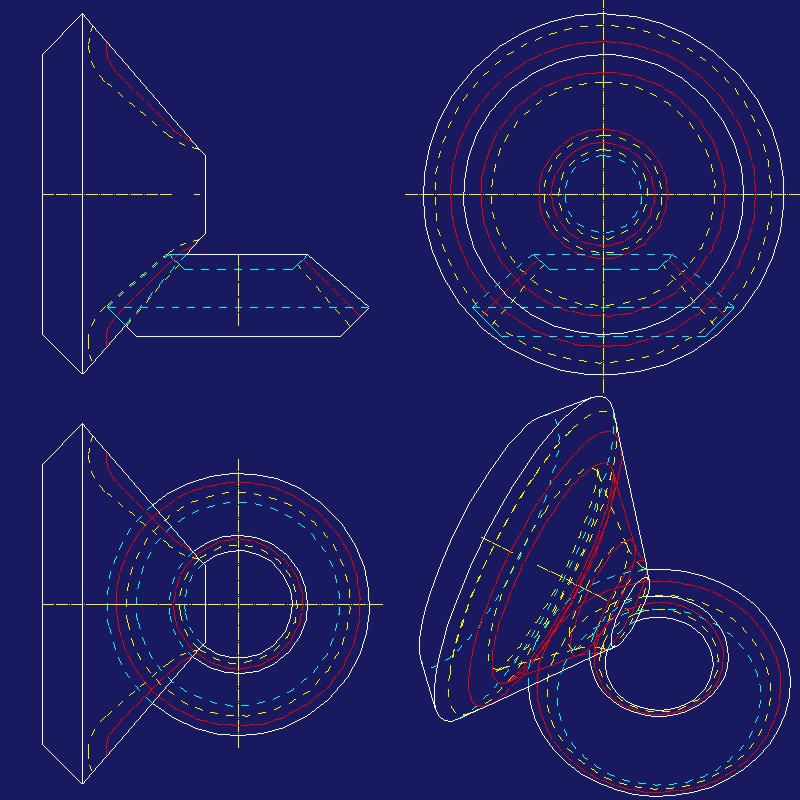

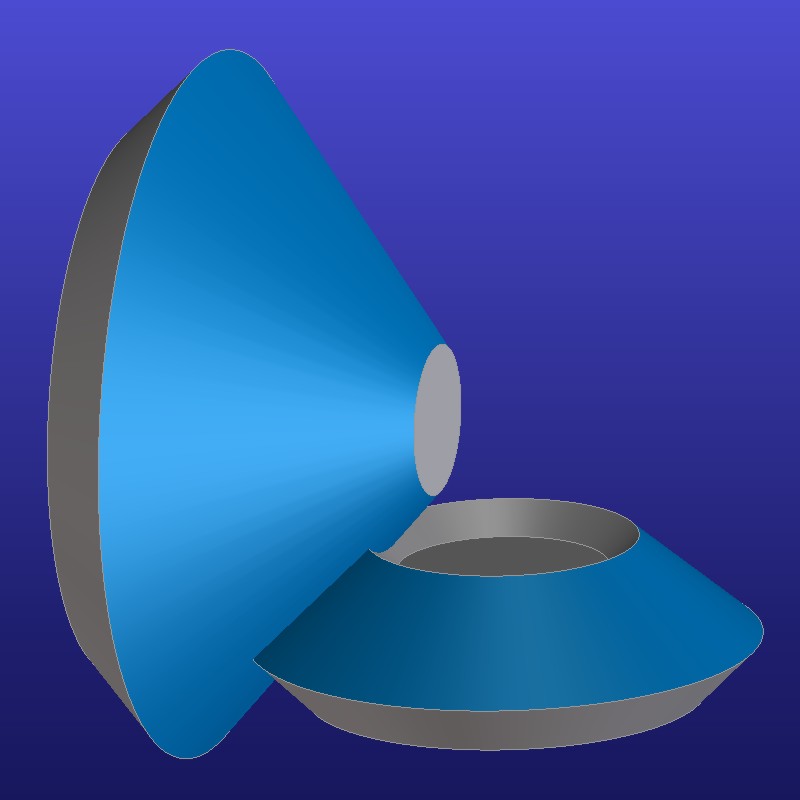

Kegelschrägverzahnt symbolisch

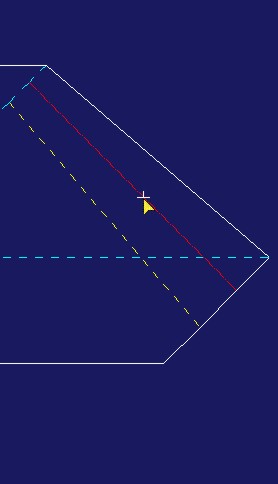

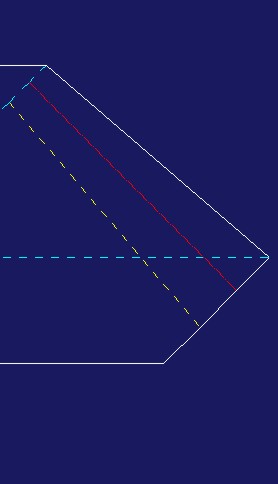

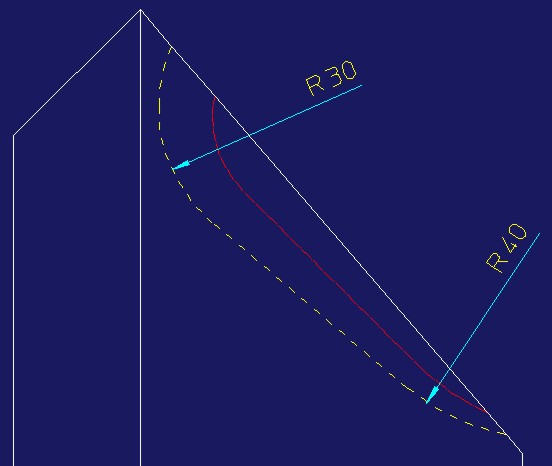

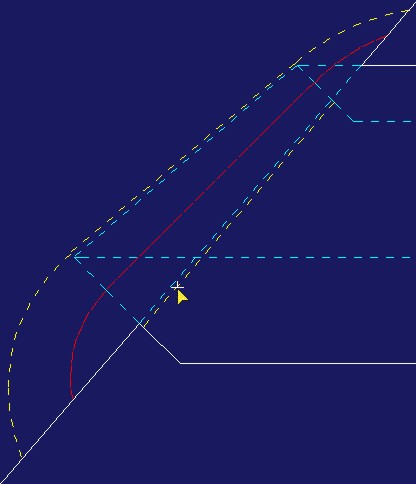

Modeling Zahnrad 1 mit Auslauf hinten R=40 und vorne R=30

Annotation

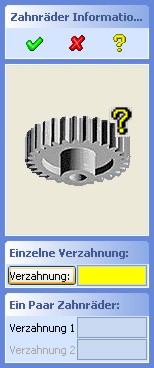

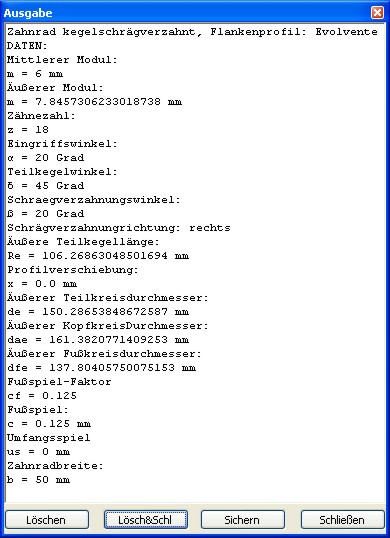

2. Zahnräder Informationen

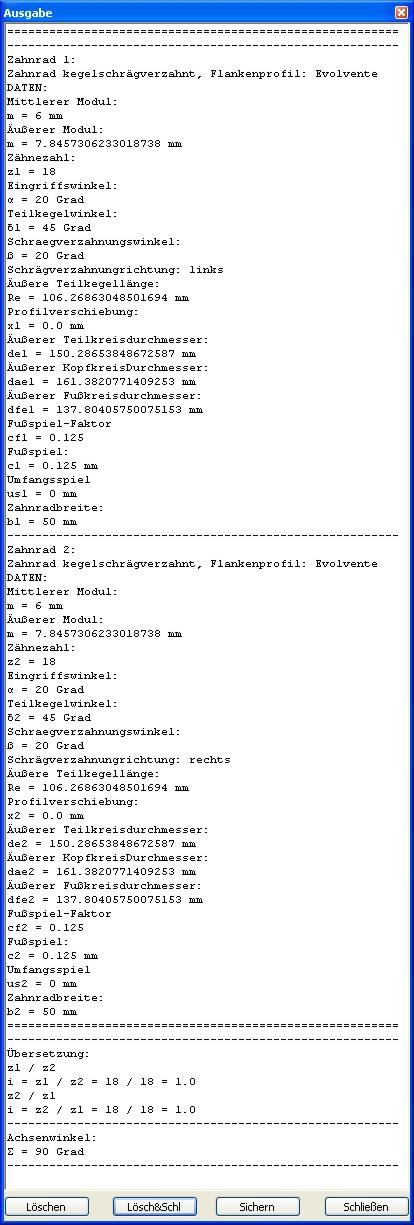

a. Einzelne Verzahnung

b. Ein Paar Zahnräder

Auslauf hinten R=40 und vorne R=30
