"Create picture"

Mittels diese Moduls werden Bilder von Teilen und Baugruppen  in Creo Elements Direct Modeling erstellt.

Eigenschaften:

Format:

BMP

JPG

Hintergrund:

Wie aktuelles Darstellungsfenster

Beliebig anpassbar

Projektion:

ISO

ANSI

Ansichten:

Hauptansicht

Seitenansicht

Draufsicht

Isometrisch

Größe:

Anpassbar bis zu maximaler Größe des Darstellungsfensters

Aktuelle Größe des Darstellungsfensters

1. Dialog und Symbolleiste

2. Optionen

2.1 Format

2.2 Hintergrund

2.3 Projektion

2.4 Ansichten

2.5 Größe

2.6 Skalieren

2.7 Teil, Baugruppe wählen

2.8 Zielverzeichnis und eventuell Dateiname korrigieren

2.9 Ergebnisse

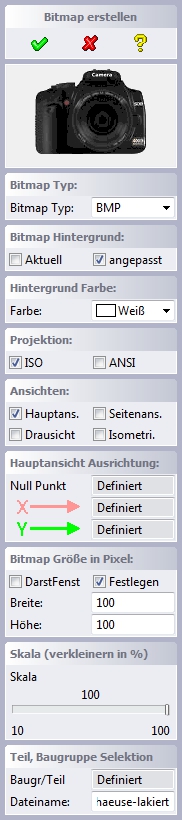

1. Dialog und Symbolleiste

  Werkzeugkiste          Symbolleiste        Dialog

2. Optionen

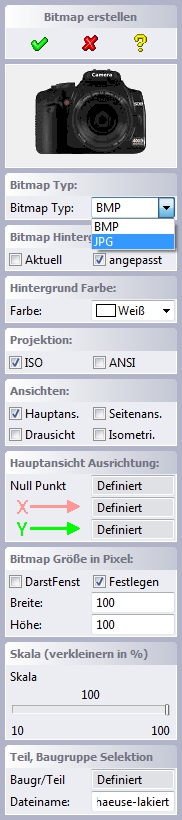

2.1 Format

                             BMP                  JPG

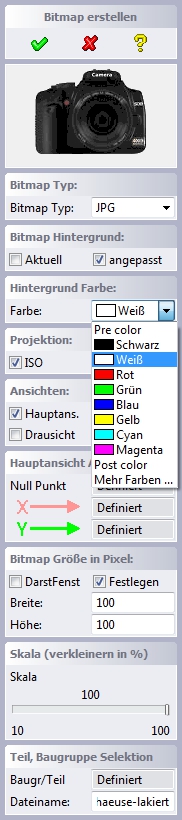

2.2 Hintergrund

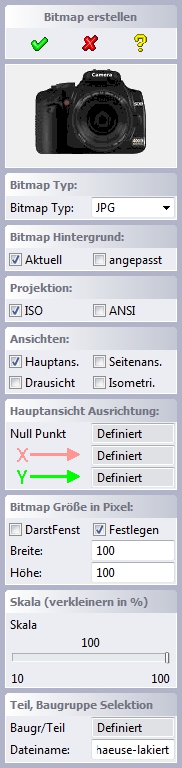

                                            Aktuell                                                                               Angepasst

                      (wie aktuelles Darstellungsfenster)

2.3 Projektion

                          ISO                   ANSI

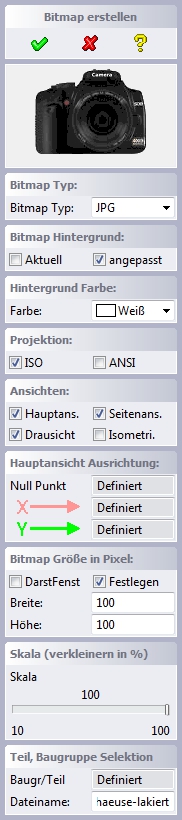

2.4 Ansichten

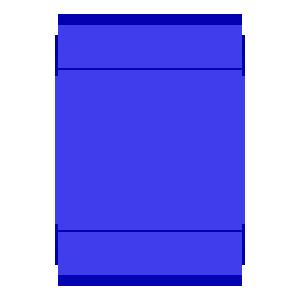

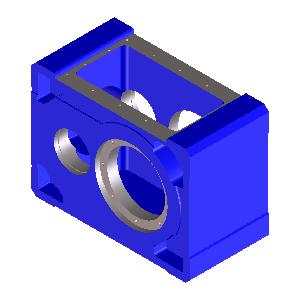

                                   Hauptansicht           +         Seitenansicht           +            Draufsicht             +           Isometrisch

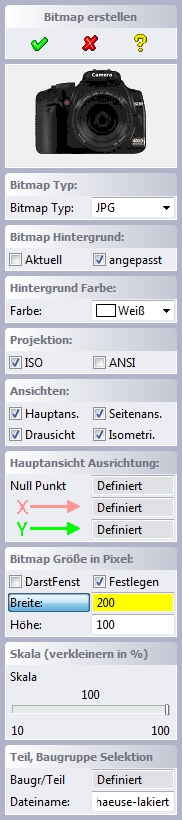

2.5 Größe

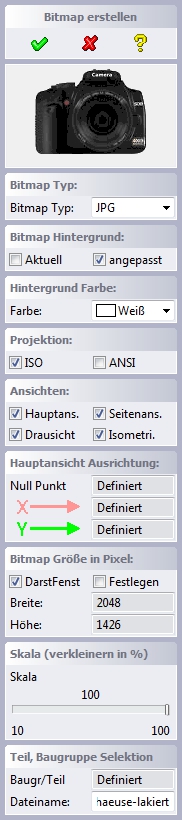

                        Anpassbar bis zu maximaler                                          Aktuelle Größe Größe

                      Größe des Darstellungsfensters                                      des Darstellungsfensters

2.6 Skalieren

                                          100 %                                                                          50 %

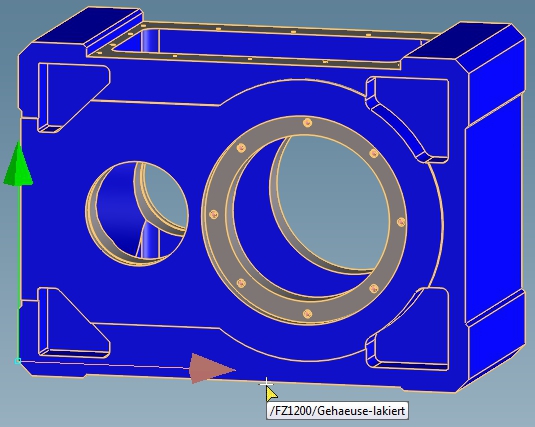

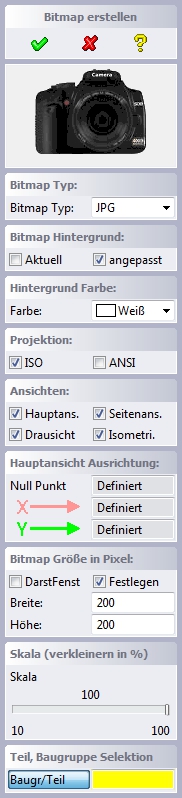

2.7 Teil, Baugruppe wählen

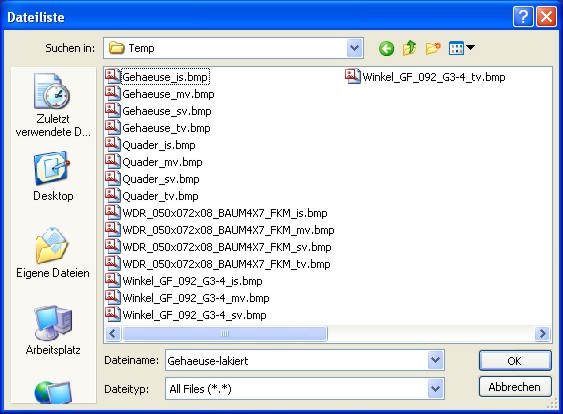

2.8 Zielverzeichnis und eventuell Dateiname korrigieren

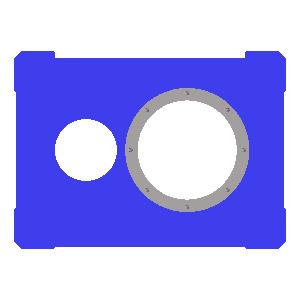

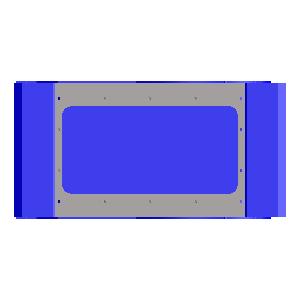

2.9 Ergebnisse

                            ANSI 200 x 200 Pixel

                            ISO 300 x 300 Pixel
