Menü „Erstellen" unter PARTdataManager

1.  Ausrichtung definieren und verändern

2.  Einfüge-Punkt und Ausrichtung

a. Laden von Formelement/Teil/Baugruppe ohne „Positionieren“
b. Laden von Formelement/Teil/Baugruppe mit „Positionieren“

c.
Lineares „Positionieren“ von Formelement/Teil/Baugruppe
d. Radiales
„Positionieren“ von Formelement/Teile/Baugruppe
e.
Kopieren von Formelementen oder Teilen




Aufstart von Menü "Erstellen" unter PARTdataManager:

1.

2.

oder

Hauptmenü:    1.         2.      3.

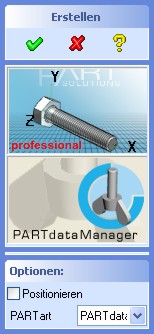

a. Laden von Formelement/Teil/Baugruppe ohne "Positionieren"

Beim Aufrufen des Hauptmenüs ist grundsätzlich unter „PARTart“ die Option "PART-dada-Manager" eingestellt.

Keine Markierung des Auswahlfeldes „Positionieren“ bedeutet, dass die Teile bzw. Baugruppen aus PARTsolutions auf dem 0,0,0-Punkt von OneSpace Designer Modeling aus PARTsolutions geladen werden.

Vorgehensweise:

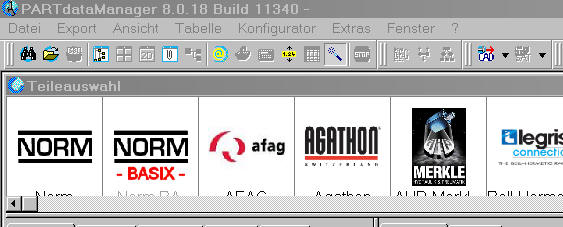

Nachdem Sie den Button betätigen, öffnet sich das Fenster von PARTsolutions. Die Bedienung von PARTsolutions entnehmen Sie bitte unter:


„Start-Programme–CADENAS–Online Help–PARTsolutions”.


Nach Auswahl des gewünschten Teils oder Baugruppe übertragen Sie mit dem Übergabebutton Ihre Modelle nach OneSpace Designer Modeling. Die Plazierung der übertragenen Modelle erfolgt auf dem 0,0,0-Punkt von OneSpace Designer Modeling.







Die aus PARTsolutions geladenen Teile/Baugruppen sind gegen Verändern gesperrt. Die Aufhebung der Sperre soll ausschließlich durch das Kopieren der gesperrten Teile/Baugruppen erfolgen.

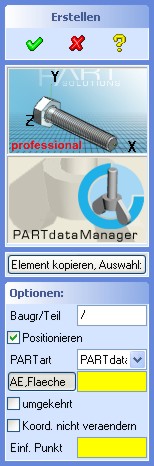

b. Laden von Formelement/Teil/Baugruppe mit „Positionieren“

Die Markierung des Auswahlfeldes „Positionieren“ gibt zusätzliche Optionen frei. In dieser Einstellung können Objekte auf einem bestimmten Punkt plaziert werden. Einbauwinkel und die Baugruppenzugehörigkeit kann ebenfalls vorausbestimmt werden.

Vorgehensweise:
Mit „Baugr/Teil“ bestimmen Sie, ob ein Formelement/Teil/Baugruppe organisatorisch unter einer bestimmten Baugruppe/Teil geladen wird. Standardmäßig ist „/“ gesetzt, d.h. das Teil wird organisatorisch unter die „Root“ gesetzt.

Das Auswahlfeld „Positionieren“ muß gesetzt sein.
„PARTart“ muß auf „PARTdata“ zeigen.

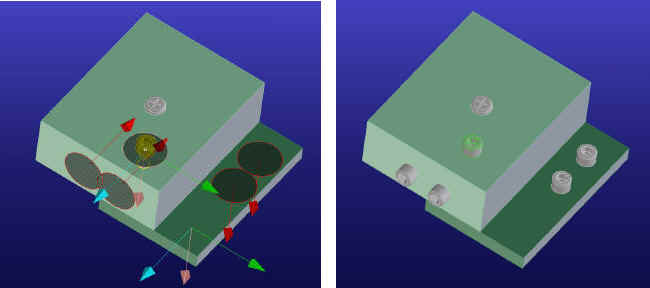

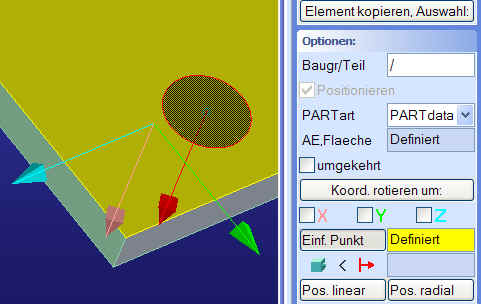

Mit „AE,Flaeche“ bestimmen Sie die Richtung für die Plazierung. Klicken Sie nun eine Fläche auf dem Teil oder den Rand einer beliebigen Arbeitsebene an. Das Auswahlfeld „UMGEKEHRT“ ändert die vorgegebene Richtung um 180 Grad. Wenn Sie weitere Punkte auf der selektierten Oberfläche setzen, entsprechen diese immer einen Einfügepunkt in Verbindung mit der vorgegebenen Richtung. Sie können durch nochmalige Auswahl von „AE,Flaeche“ den Einfügepunkt auch auf eine weitere Fläche plazieren und wieder Punkte auf die neue selektierte Oberfläche setzen. Dieser Vorgang kann beliebig oft wiederholt werden, sogar Teileübergreifend.

Abschließend betätigen Sie den Button . Es öffnet sich das Fenster von PARTsolutions. Die Bedienung von PARTsolutions entnehmen Sie bitte unter:

„Start => Programme => CADENAS => Online Help => PARTsolutions”.


Nach Auswahl des gewünschten Teils oder Baugruppe in PARTsolutions übertragen Sie mit dem Übergabebutton Ihre Modelle aus PARTsolutions. Die Plazierung der übertragenen Objekte erfolgt gemäß Ihren vorher gemachten Angaben. Beim Laden eines Objektes ermittelt das Programm, ob die ausgewählten Teile schon im Fenster von OneSpace Designer Modeling vorliegen. Ist dies der Fall, wird das erkannte Teil als „Exemplar“ automatisch auf die gewählte Position geladen. Wird kein gleiches Teil gefunden, wird das Teil von PARTiface erzeugt und plaziert.

Die aus PARTsolutions geladenen Teile/Baugruppen sind gegen Verändern gesperrt. Die Aufhebung der Sperre soll ausschließlich durch kopieren der gesperrten Teile/Baugruppen erfolgen.




c. Lineares „Positionieren“ von Formelement/Teil/Baugruppe

Mit der Option „Pos.linear“ haben Sie die Möglichkeit, Objekte in einer bzw. zwei Richtungen unter Einbeziehung von Winkelangaben zu positionieren.

Objekte können auf die Arbeitsebene platziert werden. Dazu wird der Grüne Außenbereich der Arbeitsebene angeklickt. Danach werden die Platzierungspunkte festgelegt.


Vorgehensweise bei Platzierungen auf Objekten:

Sie haben die wie oben beschrieben die Plazierungsfläche, sowie den ersten Plazierungspunkt festgelegt. Erst danach erscheinen im Menü die zwei weiteren Buttons.  „Pos. linear“ und „Pos. radial“. Wenn Sie „Pos. linear“ anklicken, bekommen Sie nachfolgendes Menü:

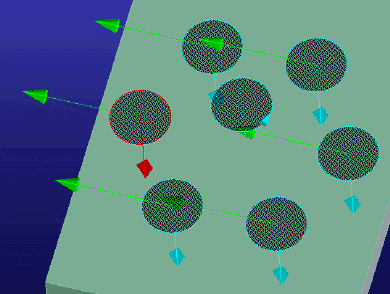

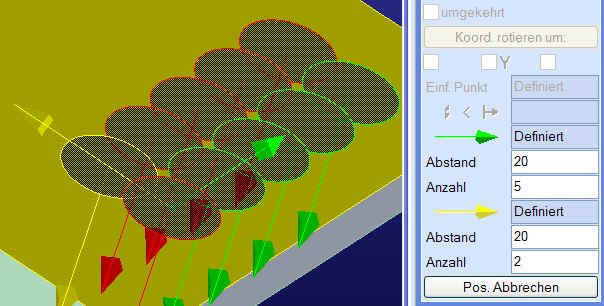

Der grüne Vektor (Bild oben) gibt die X-Richtung und der gelbe Vektor die Y-Richtung der zu plazierenden Objekte an. Im Bild (links) steht die erste Paarung (Abstand/Anzahl) für die X-Richtung und die zweite Paarung (Abstand/Anzahl) für die Y-Richtung. Wenn Sie nur die X-Richtung z.Bsp. durch Abstand 20 und Anzahl 2 ergänzen, bekommen Sie 2 Objekte in X-Richtung mit Abstand 20 geladen. Die Y-Richtung bleibt davon unberührt. Sie können selbstverständlich die X- und Y- Richtung mit Werten belegen. Wird der Button „Richtung“ nicht benutzt, werden die Defaultrichtung übernommen. Durch anklicken des Buttons "Richtung" können für die X- und Y- Richtungswinkel definiert werden.

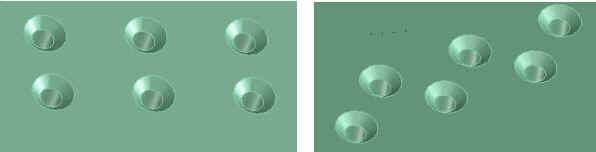

Abschließend betätigen Sie den Button . Es öffnet sich das Fenster von PARTsolutions. Nach Auswahl des gewünschten Formelements, Teil oder Baugruppe in PARTsolutions übertragen Sie mit dem Übergabebutton Ihre Modelle aus PARTsolutions. Die Plazierung der übertragenen Formelemente/Teile/Baugruppen erfolgt gemäß Ihren vorher gemachten Angaben. Das Ergebnis würde so aussehen, oder durch die Veränderung von „Richtung“ kann auch das folgende Muster erzeugt werden. auch an andere Orte plazieren.



Von der letzten Plazierung werden jeweils Winkel, Abstand und Anzahl jeder Achse in einen Zwischenspeicher geschrieben. Beim nächsten Aufruf von „Pos linear“ werden diese Daten defaultmäßig vorbelegt. Dadurch kann man festgelegte Muster auf schnelle Weise in anderen Orten wieder verwenden.




d. Radiales „Positionieren“ von Formelement/Teile/Baugruppe

Mit der Option „Pos.radial haben Sie die Möglichkeit, Objekte radial unter Einbeziehung von Winkelangaben zu positionieren.



Vorgehensweise:

Sie haben die Plazierungsfläche, sowie den ersten Plazierungspunkt festgelegt. Danach erscheinen im Menü zwei weitere Buttons. wie „Pos. linear“ und „Pos. radial“. Wenn Sie „Pos. radial“ anklicken, bekommen Sie nebenstehendes Menü:














Picken Sie auf der ausgewählten Fläche den Mittelpunkt an.
Legen Sie die Achse fest.
Geben Sie die Anzahl der Objekte an.

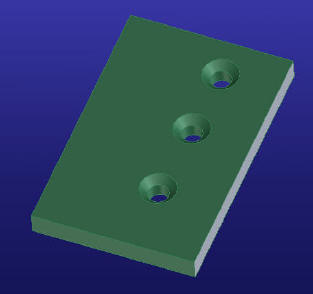

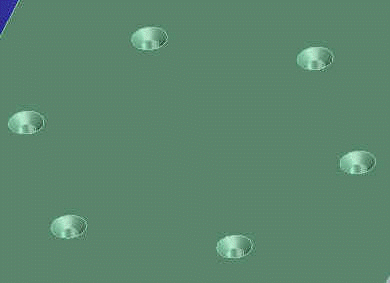

Abschließend betätigen Sie den Button . Es öffnet sich das Fenster von PARTsolutions. Nach Auswahl des gewünschten Teils oder Baugruppe in PARTsolutions übertragen Sie mit dem Übergabebutton Ihre Modelle aus PARTsolutions. Die Platzierung der übertragenen Objekte erfolgt gemäß Ihren vorher gemachten Angaben. Das Ergebnis würde so aussehen:









Wenn Sie das Kontrollkästchen "Teile verdrehen" aktivieren, bekommen Sie folgendes Ergebnis:















In der Option "Teile verdrehen" werden die 6 Plazierungen zum Mittelpunkt ausgerichtet.

Bei Deaktivierung des Buttons "Vollkreis" können Sie n-Objekte über einen definierten Winkel anordnen.















e. Kopieren von Formelementen oder Teilen

Kopieren von Formelementen

Die Option „Positionieren“ muß gesetzt werden.

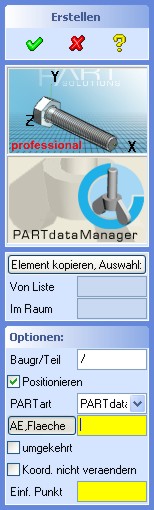

Im Hauptmenü von PARTdataManager sehen Sie direkt unter dem Bild den Button "Element kopieren, Auswahl". Wird dieser Button gedrückt, erscheinen die Optionen "Von Liste" und "Im Raum".

Der Kopiervorgang von einem Formelement funktioniert folgendermaßen:

Den Button "Element kopieren, Auswahl" drücken. Es erscheinen die Optionen "Von Liste" und "Im Raum". Bei Formelementen ist nur die Option "Im Raum" möglich.

Wenn "Im Raum" ausgewählt wurde, kann das Formelement im Raum durch antippen markiert werden. Eine andere Möglichkeit ist die Selektion des Formelementes direkt im Strukturbaum vom OneSpace Designer Modeling.













Die Option „IN BAUGR.“ hat bei Formelementen keine Auswirkung. Das Formelement wird organisatorisch immer dem betreffenden Teil zugeordnet.

Mit „AE,Flaeche“ bestimmen Sie die Richtung für die Plazierung. Klicken Sie nun eine Fläche auf dem Teil an. Das Auswahlfeld „UMGEKEHRT“ ändert die vorgegebene Richtung um 180 Grad. Wenn Sie weitere Punkte auf der selektierten Oberfläche setzen, entsprechen diese immer einen Einfügepunkt in Verbindung mit der vorgegebenen Richtung. Sie können durch nochmalige Auswahl von „AE,Flaeche“ den Einfügepunkt auch auf eine weitere Fläche plazieren und wieder Punkte auf die neue selektierte Oberfläche setzen.

Dieser Vorgang kann beliebig oft wiederholt werden, sogar Teileübergreifend.

Abschließend betätigen Sie den Button . Das Formelement ist kopiert.





Kopieren von Teilen

Das Auswahlfeld „Positionieren“ muß gesetzt werden.
Im Hauptmenü von PARTdataManager sehen Sie direkt unter dem Bild den Button "Element kopieren, Auswahl". Wird dieser Button gedrückt, erscheinen die Optionen "Von Liste" und "Im Raum".

Der Kopiervorgang von einem Teil funktioniert folgendermaßen:

Den Button "Element kopieren, Auswahl" drücken. Es erscheinen die Optionen "Von Liste" und "Im Raum". Bei dem Kopieren von Teilen sind die Optionen "Im Raum" und "Von Liste" möglich.

Wenn "Im Raum" ausgewählt wurde, kann das Teil im Raum durch antippen markiert werden.

















Eine andere Möglichkeit ist die Selektion des Teils direkt im Strukturbaum vom OneSpace Designer Modeling.

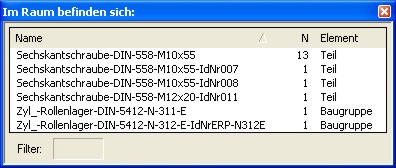

Wenn "Von Liste" ausgewählt wurde, öffnet sich eine Liste von allen verwendeten Normteilen der Konstruktion. Das zu kopierende Teils kann ausgewählt werden.

Die Option „IN BAUGR.“ kann gesetzt werden. Sie bestimmt, welcher Baugruppe das kopierte Teil zugeordnet wird.

Mit „AE,Flaeche“ bestimmen Sie die Richtung für die Plazierung. Klicken Sie nun eine Fläche auf dem Teil an. Das Auswahlfeld „UMGEKEHRT“ ändert die vorgegebene Richtung um 180 Grad. Wenn Sie weitere Punkte auf der selektierten Oberfläche setzen, entsprechen diese immer einen Einfügepunkt in Verbindung mit der vorgegebenen Richtung. Sie können durch nochmalige Auswahl von „AE,Flaeche“ den Einfügepunkt auch auf eine weitere Fläche plazieren und wieder Punkte auf die neue selektierte Oberfläche setzen.

Dieser Vorgang kann beliebig oft wiederholt werden, sogar Teileübergreifend.

Abschließend betätigen Sie den Button . Das Teil ist gemäß Ihren Vorgaben kopiert.





OneSpace Designer Modeling und PARTsolutions sind Produkte von CoCreate, bzw. CADENAS.
