"Annotation editing drawing frames title block"
Mittels dieses Moduls werden Zeichnungsfelder in Annotation Zeichnungsblätter gefüllt.
Je nach Konfiguration werden die Textfelder automatisch, auf aktuellen Blatt oder durchgehend über alle Blätter befüllt. Die Anzahl der der zu befüllenden Textfelder liegt zwischen 1 und 99. Der Benutzerdialog wird dynamisch, entsprechend der Konfiguration, erzeugt, sodass eine Erweiterung jede Zeit möglich ist.
1.1 Creo Elements Direct Modeling Version < 18.0 3.1 Anpassen der Konfigurationsdatei 3.2 Konfiguration der Textfelder
1.1 Creo Elements Direct Modeling Version < 18.0
Werkzeugkiste
Symbolleiste

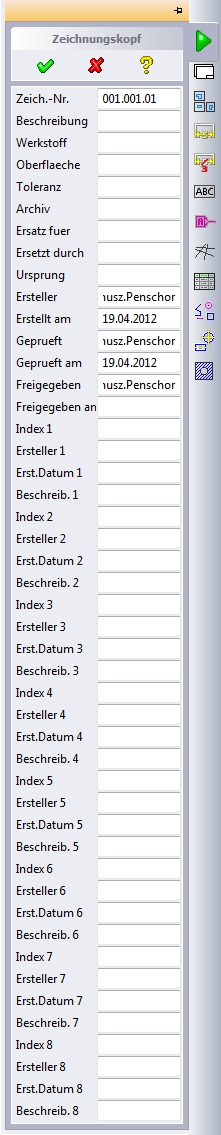

Dialog
1.2 Creo Elements Direct Modeling Version
>= 18.0

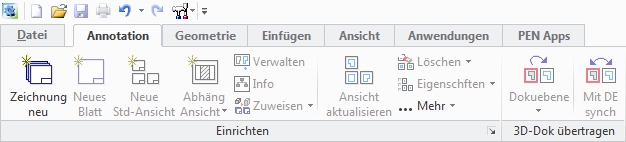

Bandmenü Annotation

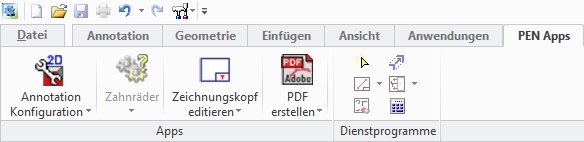

Bandmenü PEN Apps
Zeichnungskopf editieren!
Werkzeugkiste

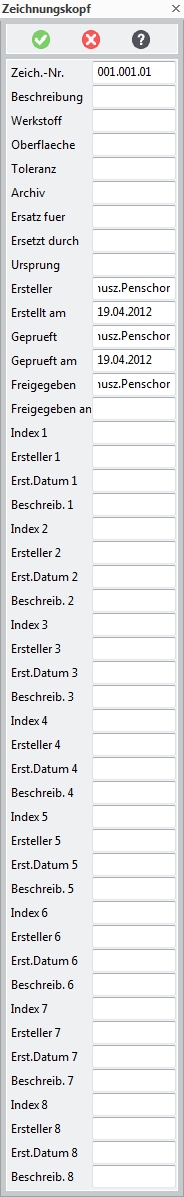

Dialog
Die Texte in dem Dialog werden automatisch
oder manuell eingefügt. Bei manueller Eingabe zu beachten ist, dass in
den Eingabefeldern bereits ein Leerzeichen am Anfang sich befindet. Nach
der Texteingabe, wird die Eingabe mittels der Tastaturtaste bestätigt.
Nach der Bestätigung erscheint der Text in dem entsprechenden
Zeichnungskopffeld. Änderungen sind jede Zeit möglich.

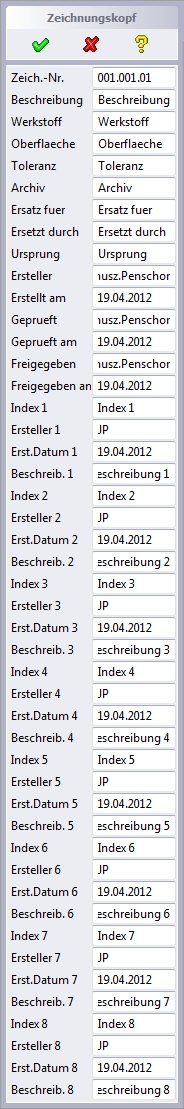

Dialog vollständig befüllt
Zeichnungskopf vollständig befüllt
3.1
Anpassen der Konfigurationsdatei
3.2
Konfiguration der Textfelder
|
